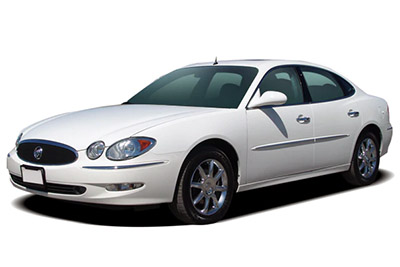

In questo articolo consideriamo la prima generazione di Buick LaCrosse, prodotta dal 2005 al 2009. Qui troverai gli schemi della scatola dei fusibili di Buick LaCrosse 2005, 2006, 2007, 2008 e 2009 , ottieni informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e scoprire l’assegnazione di ciascun fusibile (disposizione dei fusibili) e relè.
Disposizione dei fusibili Buick LaCrosse 2005-2009
Scatola dei fusibili dell’abitacolo
Posizione della scatola dei fusibili
Si trova sul lato destro del cruscotto, dietro il coperchio.
Schema della scatola dei fusibili
Inserzioni pubblicitarie
Assegnazione di fusibili e relè nell’abitacolo
| Nome | La descrizione |
|---|---|
| DR / LCK PETTO | Serrature, cassaforte, |
| RFA / MOD | Accesso remoto senza chiave |
| PRK / SWTCH | Blocco della chiave di accensione |
| CLSTR | Grappolo |
| Str / WHL / Illus | Illuminazione comandi al volante |
| ONSTAR / ALDL | OnStar®, collegamento dati |
| INT / SPST | Lampade per interni |
| PWR / SEDE CENTRALE | Sedile elettrico |
| S / TOIT | tetto apribile |
| CNSTR | Sfiato serbatoio |
| HVAC | Sistema di climatizzazione |
| PERICOLO | Lampeggiante, pericolo |
| PRK / LAMPADA | Luci del parco |
| CHMSL / BKUP | Luci di retromarcia / luci di retromarcia montate al centro |
| PWR / MIR | Specchi di potenza |
| CROCIERA | Regolatore di velocità |
| RDO / AMP | Radio, amplificatore |
| HTD / SEAT | Sedili riscaldati |
| HTD / MIR | Specchi riscaldati |
| PWR / WNDW | Alzacristallo elettrico |
| Passaggio | |
| RAP | Potenza accessoria mantenuta |
| PRK / LAMPADA | Relè luci di parcheggio |
| R / DEFOG | Relè sbrinatore posteriore |
Inserzioni pubblicitarie
Scatola dei fusibili nel vano motore
Posizione della scatola dei fusibili
Inserzioni pubblicitarie
Schema della scatola dei fusibili (motori V6 da 3.6L e 3.8L)
Assegnazione dei fusibili e dei relè nel vano motore (motori V6 da 3.6L e 3.8L)
| No. | La descrizione |
|---|---|
| Mini fusibili | |
| uno | Abbaglianti lato conducente |
| 2 | Abbaglianti lato passeggero |
| 3 | Fari anabbaglianti lato conducente |
| quattro | Fari anabbaglianti lato passeggero |
| cinque | tergicristallo |
| 6 | Rondella / Controllo della tensione regolata |
| 7 | Fendinebbia |
| otto | Modulo di controllo della trasmissione |
| nove | Fermo gonfiabile aggiuntivo |
| dieci | Potenza ausiliaria |
| undici | Corno |
| 12 | Programma |
| 13 | Frizione del condizionatore d’aria |
| quattordici | Sensore dell’ossigeno |
| quindici | Modulo di controllo del gruppo propulsore |
| sedici | Modulo di controllo del gruppo propulsore, controllo elettronico dell’acceleratore |
| 17 | Controllo elettronico dell’acceleratore |
| diciotto | Visualizzazione |
| diciannove | Solenoide freno antibloccaggio |
| venti | Iniettore di carburante |
| 21 | Solenoide di trasmissione |
| 22 | Pompa di benzina |
| 23 | Sistema di frenata anti bloccaggio |
| 24 | Accensione |
| Fusibile tipo JStyle | |
| 25 | Pompa d’aria |
| 26 | Batterie principale 1 |
| 27 | Batterie principale 2 |
| 28 | Batterie principale 3 |
| 29 | Ventola 1 |
| trenta | Batterie principale 4 |
| 31 | Motore del sistema di frenatura antibloccaggio |
| 32 | Ventola 2 |
| 33 | Ingresso |
| Microrelè | |
| 34 | Faro |
| 35 | Modulo di controllo del faro |
| 36 | Fendinebbia |
| 37 | Accensione 1 |
| 38 | Compressore aria condizionata |
| 39 | Corno |
| 40 | Gruppo propulsore |
| 41 | Pompa di benzina |
| Mini relè | |
| 42 | Ventola 1 |
| 43 | Ventola 3 |
| 44 | Tergicristallo alto |
| 45 | tergicristallo |
| 46 | Ventola 2 |
| 48 | Manovella |
| 49-54 | Fusibili di ricambio |
| 55 | Estrattore per fusibili |
| diodo | Diodo frizione compressore condizionatore d’aria |
Inserzioni pubblicitarie
Schema della scatola dei fusibili (motore V8 da 5.3L)
Assegnazione di fusibili e relè nel vano motore (motore V8 da 5,3 litri)
| Nome | La descrizione |
|---|---|
| HVAC | Sistema di climatizzazione |
| POMPA DI BENZINA | Pompa di benzina |
| AIRBAG / DISPLAY | Airbag, display |
| BUSSOLA | Bussola |
| addominali | Sistema di frenata anti bloccaggio |
| ETC / ECM | Controllo elettronico dell’acceleratore, modulo di controllo del motore |
| A/C CMPRSR | Compressore aria condizionata |
| INJ 1 | Iniettori 1 |
| ECM / MTC | Modulo di controllo del motore, modulo di controllo della trasmissione |
| TRANS | Trasmissione |
| EMISSIONI1 | Emissioni 1 |
| SOL ABS | Solenoide freno antibloccaggio |
| ECM IGN | Modulo di controllo del motore, accensione |
| INJ 2 | Iniettori 2 |
| EMISSIONI2 | Emissioni 2 |
| NEL PR | Tergicristalli |
| PWR AUX | Potenza ausiliaria |
| WSW / RVC | Lavacristallo, controllo della tensione regolata |
| LT LO BEAM | Faro anabbagliante lato guida |
| RT LO BEAM | Faro anabbagliante lato passeggero |
| FENDINEBBIA | Fendinebbia |
| LT HI BEAM | Abbaglianti lato conducente |
| CORNO | Corno |
| RT HI BEAM | Abbaglianti lato passeggero |
| BATT 4 | Batteria 4 |
| BATT 1 | Batteria 1 |
| STRTR | Ingresso |
| ABS MTR | Motore del sistema di frenatura antibloccaggio |
| BATT 3 | Batteria 3 |
| BATT 2 | Batteria 2 |
| VENTOLA 2 | Ventola di raffreddamento 2 |
| VENTOLA 1 | Ventola di raffreddamento 1 |
| Passaggio | |
| POMPA DI BENZINA | Pompa di benzina |
| A/C CMPRSR | Compressore aria condizionata |
| PWR / TRN | Gruppo propulsore |
| STRTR | Ingresso |
| VENTOLA 1 | Ventola di raffreddamento 1 |
| VENTOLA 2 | Ventola di raffreddamento 2 |
| VENTOLA 3 | Ventola di raffreddamento 3 |
| HDM | Modulo di controllo del faro |
