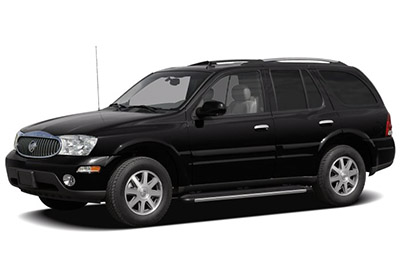

Il SUV di medie dimensioni Buick Rainier è stato prodotto dal 2003 al 2007. In questo articolo troverai i diagrammi della scatola dei fusibili di Buick Rainier 2003, 2004, 2005, 2006 e 2007 , ottieni informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e conoscere l’assegnazione di ciascun fusibile (disposizione dei fusibili) e relè.
Disposizione dei fusibili Buick Rainier 2003-2007
I fusibili per l’accendisigari (presa di corrente) della Buick Rainier sono il fusibile №46 (alimentazione ausiliaria 1) nella scatola dei fusibili sotto il sedile posteriore e №13 (accendisigari) nella scatola dei fusibili sul sedile posteriore. .
Scatola dei fusibili sotto il sedile posteriore
Posizione della scatola dei fusibili
Si trova sotto il sedile posteriore sinistro (inclinare il sedile e aprire il coperchio della scatola dei fusibili).
Schema della scatola dei fusibili
Inserzioni pubblicitarie
Disposizione di fusibili e relè nella scatola dei fusibili sotto il sedile posteriore
| No. | La descrizione |
|---|---|
| uno | Modulo di controllo della porta del passeggero |
| 2 | Modulo di controllo della portiera del conducente |
| 3 | Modulo portellone 2 |
| quattro | Controllore del corpo del camion 3 |
| cinque | Fendinebbia posteriori |
| 6 | Vergine |
| 7 | Controllore del corpo del camion 2 |
| otto | Sedili elettrici |
| nove | Tergicristallo posteriore |
| dieci | Modulo porta conducente Driver |
| undici | Amplificatore |
| 12 | Modulo porta passeggero |
| 13 | Comandi aria condizionata posteriori |
| quattordici | Luci di posizione posteriori sinistre |
| quindici | Vergine |
| sedici | Luce stop rialzata al centro del veicolo (CHMSL) |
| 17 | Luci di posizione posteriori destra |
| diciotto | serrature |
| diciannove | Modulo portellone / Modulo sedile conducente |
| venti | Vergine |
| 21 | Serratura |
| 23 | Vergine |
| 24 | Aprire |
| 25 | Vergine |
| 26 | Vergine |
| 27 | Batteria OnStar Air, sistema OnStar |
| 28 | tetto apribile |
| 29 | Tergicristalli Rainsense ™ |
| trenta | Luci di posizione |
| 31 | Accessorio per il controllo del corpo del camion |
| 32 | Controllore del corpo del camion 5 |
| 33 | Tergicristalli |
| 34 | Arresto del veicolo |
| 35 | Modulo di controllo della trasmissione |
| 36 | Riscaldamento Ventilazione Aria condizionata B |
| 37 | Luci di posizione anteriori |
| 38 | Segnale di svolta a sinistra |
| 39 | Riscaldamento Ventilazione Aria condizionata I |
| 40 | Controllore del corpo del camion 4 |
| 41 | Radio |
| 42 | Parcheggio per roulotte |
| 43 | Segnale di svolta a destra |
| 44 | Riscaldamento Ventilazione Aria condizionata |
| 45 | Fendinebbia posteriori |
| 46 | Potenza ausiliaria 1 |
| 47 | Accensione 0 |
| 48 | Quattro ruote motrici |
| 49 | Vergine |
| cinquanta | Accensione del controller del corpo del camion |
| 51 | Freni |
| 52 | Corse del controllore del corpo del camion |
Vano motore
Posizione della scatola dei fusibili
Inserzioni pubblicitarie
Schema della scatola dei fusibili (2003-2006, motore L6)
Assegnazione di fusibili e relè nel vano motore (2003-2006, motore L6)
| No. | La descrizione |
|---|---|
| uno | Sospensioni pneumatiche a comando elettrico |
| 2 | Abbaglianti lato passeggero |
| 3 | Faro anabbagliante lato passeggero |
| quattro | Luci di emergenza per rimorchio |
| cinque | Abbaglianti lato conducente |
| 6 | Faro anabbagliante lato guida |
| 7 | tergicristallo |
| otto | Scatola di trasferimento automatica |
| nove | Lavacristallo |
| dieci | Modulo di controllo del gruppo propulsore B |
| undici | Fendinebbia |
| 12 | Lampada di arresto |
| 13 | Accendino |
| quattordici | Non usato |
| quindici | Pedale elettrico regolabile |
| sedici | Controller del corpo del camion, accensione 1 |
| 17 | Manovella |
| diciotto | Airbag |
| diciannove | Freno rimorchio elettrico |
| venti | Fan |
| 21 | Corno |
| 22 | Accensione E |
| 23 | Controllo elettronico dell’acceleratore |
| 24 | Quadro strumenti, centro informazioni per il conducente |
| 25 | Sistema di controllo automatico del cambio marcia |
| 26 | Motore 1 |
| 27 | Backup |
| 28 | Modulo di controllo del gruppo propulsore 1 |
| 29 | Sensore dell’ossigeno |
| trenta | Condizionatore |
| 31 | Controllore del corpo del camion 1 |
| 32 | trailer |
| 33 | Freni antibloccaggio (ABS) |
| 34 | Accensione A |
| 35 | Motore del ventilatore |
| 36 | Accensione B |
| cinquanta | Girare il rimorchio dal lato del passeggero |
| 51 | Girare il rimorchio dal lato del conducente |
| 52 | Lampeggiatori di pericolo |
| 53 | Modulo di controllo del faro |
| 54 | Solenoide del reattore di iniezione d’aria (AIR) |
| 56 | Pompa del reattore ad iniezione d’aria (AIR) |
| Passaggio | |
| 37 | Faro o lavaggio vuoto |
| 38 | Tergicristallo/lavalunotto |
| 39 | Fendinebbia |
| 40 | Corno |
| 41 | Pompa di benzina |
| 42 | Lavacristallo |
| 43 | Faro abbagliante |
| 44 | Condizionatore |
| 45 | Fan |
| 46 | Modulo di controllo del faro |
| 47 | Ingresso |
| 49 | Pedale elettrico regolabile |
| 55 | Solenoide del reattore di iniezione d’aria (AIR) |
| 57 | Gruppo propulsore |
| 58 | Sistema di miglioramento della stabilità del veicolo (StabiliTrak®) |
| 48 | Batteria del cruscotto |
Inserzioni pubblicitarie
Schema della scatola dei fusibili (2007-2008, motore L6)
Assegnazione di fusibili e relè nel vano motore (2007-2008, motore L6)
| No. | La descrizione |
|---|---|
| uno | Sospensioni pneumatiche a comando elettrico |
| 2 | Abbaglianti lato passeggero |
| 3 | Faro anabbagliante lato passeggero |
| quattro | Luci di emergenza per rimorchio |
| cinque | Abbaglianti lato conducente |
| 6 | Faro anabbagliante lato guida |
| 7 | tergicristallo |
| otto | Scatola di trasferimento automatica |
| nove | Lavacristallo |
| dieci | Modulo di controllo del gruppo propulsore B |
| undici | Fendinebbia |
| 12 | Lampada di arresto |
| 13 | Accendino |
| quattordici | Non usato |
| quindici | Pedale elettrico regolabile |
| sedici | Controller del corpo del camion, accensione 1 |
| 17 | Manovella |
| diciotto | Airbag |
| diciannove | Freno rimorchio elettrico |
| venti | Fan |
| 21 | Corno |
| 22 | Accensione E |
| 23 | Controllo elettronico dell’acceleratore |
| 24 | Quadro strumenti, centro informazioni per il conducente |
| 25 | Sistema di controllo automatico del cambio marcia |
| 26 | Alloggiamento del modulo di controllo della trasmissione (TCM) |
| 27 | Backup |
| 28 | Modulo di controllo del gruppo propulsore 1 |
| 29 | Sensore dell’ossigeno |
| trenta | Condizionatore |
| 31 | Controllore del corpo del camion 1 |
| 32 | trailer |
| 33 | Freni antibloccaggio (ABS) |
| 34 | Accensione A |
| 35 | Motore del ventilatore |
| 36 | Accensione B |
| cinquanta | Girare il rimorchio dal lato del passeggero |
| 51 | Girare il rimorchio dal lato del conducente |
| 52 | Lampeggiatori di pericolo |
| 53 | Modulo di controllo del faro |
| 54 | Solenoide del reattore di iniezione d’aria (AIR) |
| 56 | Pompa del reattore ad iniezione d’aria (AIR) |
| 58 | Sistema di miglioramento della stabilità del veicolo (StabiliTrak® |
| 59 | Controllo della tensione regolata |
| Passaggio | |
| 37 | Lavafari |
| 38 | Tergicristallo/lavalunotto |
| 39 | Fendinebbia |
| 40 | Corno |
| 41 | Pompa di benzina |
| 42 | Lavacristallo |
| 43 | Faro abbagliante |
| 44 | Condizionatore |
| 45 | Fan |
| 46 | Modulo di controllo del faro |
| 47 | Ingresso |
| 49 | Pedale elettrico regolabile |
| 55 | Solenoide del reattore di iniezione d’aria (AIR) |
| 57 | Gruppo propulsore |
| 48 | Batteria del cruscotto |
Inserzioni pubblicitarie
Schema della scatola dei fusibili (motore V8)
Assegnazione di fusibili e relè nel vano motore (motore V8)
| No. | La descrizione |
|---|---|
| uno | Sospensioni pneumatiche a comando elettrico |
| 2 | Abbaglianti lato passeggero |
| 3 | Faro anabbagliante lato passeggero |
| quattro | Luci di emergenza per rimorchio |
| cinque | Abbaglianti lato conducente |
| 6 | Faro anabbagliante lato guida |
| 7 | tergicristallo |
| otto | Scatola di trasferimento automatica |
| nove | Lavacristallo |
| dieci | Modulo di controllo del gruppo propulsore B |
| undici | Fendinebbia |
| 12 | Lampada di arresto |
| 13 | Accendino |
| quattordici | Bobine di accensione |
| quindici | 2003-2006: Canister Vent 2007-2008: Modulo di controllo della trasmissione Canister Vent |
| sedici | Controller del corpo del camion, accensione 1 |
| 17 | Manovella |
| diciotto | Airbag |
| diciannove | Freno rimorchio elettrico |
| venti | Fan |
| 21 | Corno |
| 22 | Accensione E |
| 23 | Controllo elettronico dell’acceleratore |
| 24 | Quadro strumenti, centro informazioni per il conducente |
| 25 | Sistema di controllo automatico del cambio marcia |
| 26 | Motore 1 |
| 27 | Backup |
| 28 | Modulo di controllo del gruppo propulsore 1 |
| 29 | Modulo di controllo del gruppo propulsore |
| trenta | Condizionatore |
| 31 | Banco iniettori A |
| 32 | trailer |
| 33 | Freni antibloccaggio (ABS) |
| 34 | Accensione A |
| 35 | Motore del ventilatore |
| 36 | Accensione B |
| cinquanta | Girare il rimorchio dal lato del passeggero |
| 51 | Girare il rimorchio dal lato del conducente |
| 52 | Lampeggiatori di pericolo |
| 53 | Trasmissione |
| 54 | Sensore di ossigeno, banca B |
| 55 | Sensore di ossigeno, banca A |
| 56 | Banco iniettori B |
| 57 | Modulo di controllo del faro |
| 58 | Controllore del corpo 1 |
| 59 | Pedale elettrico regolabile |
| 61 | Sistema di miglioramento della stabilità del veicolo (StabiliTrak®) |
| 62 | Controllo della tensione regolata |
| Passaggio | |
| 37 | Lavafari |
| 38 | Tergicristallo/lavalunotto |
| 39 | Fendinebbia |
| 40 | Corno |
| 41 | Pompa di benzina |
| 42 | Tergicristalli / lavavetri |
| 43 | Faro abbagliante |
| 44 | Condizionatore |
| 45 | Fan |
| 46 | Modulo di controllo del faro |
| 47 | Ingresso |
| 49 | Pedale elettrico regolabile |
| 60 | Gruppo propulsore |
