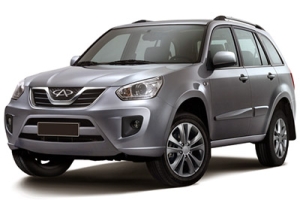

In questo articolo, prendiamo in considerazione la Chery Tiggo di prima generazione (dopo il primo restyling), prodotta dal 2010 al 2014. Qui troverai gli schemi delle scatole dei fusibili della Chery Tiggo 2011, 2012, 2013 e 2014 , otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e scoprirai l’assegnazione di ciascun fusibile (layout dei fusibili) e relè.
Disposizione dei fusibili Chery Tiggo 2011-2014
Scatola dei fusibili dell’abitacolo passeggeri
Posizione della scatola dei fusibili
La scatola dei fusibili si trova nella parte anteriore sinistra della cabina di guida, sotto la strumentazione e fissata alla traversa del cruscotto.
- Spegnere tutti i dispositivi elettrici.
- Scollegare il cablaggio negativo della batteria dal polo negativo.
- Apri il pannello inferiore sinistro del pannello strumenti e puoi vedere fusibili e relè. Ci sono 8 fusibili di riserva sul coperchio della scatola dei fusibili (2*15A; 2*5A; 3*10A e uno da 30A).
Schema della scatola dei fusibili
Scatola dei fusibili del vano motore
Posizione della scatola dei fusibili
La scatola dei fusibili si trova nella parte posteriore destra del vano motore, sotto il pannello di rivestimento del parabrezza.
- Spegnere tutti i dispositivi elettrici.
- Scollegare il cablaggio negativo della batteria dal polo negativo.
- Utilizzare un cacciavite per rimuovere la clip di fissaggio in plastica della piastra di rivestimento del parabrezza anteriore destro (5 unità)
- Rimuovi il coperchio superiore della scatola dei fusibili del vano motore (entrambe le estremità hanno una clip metallica) e potrai vedere i fusibili e i relè.
Schema della scatola dei fusibili
