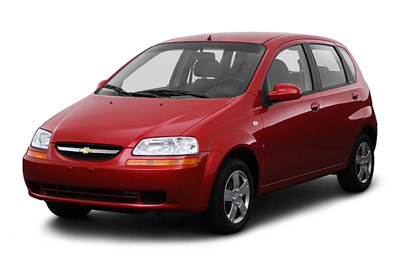

In questo articolo, consideriamo la Chevrolet Aveo di prima generazione. Qui troverai gli schemi della scatola dei fusibili di Chevrolet Aveo 2002, 2003, 2004, 2005 e 2006 , ottenere informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e saperne di più sull’assegnazione di ciascun fusibile (disposizione dei fusibili) e relè.
Disposizione dei fusibili Chevrolet Aveo 2002-2006
Il fusibile dell’accendisigari Chevrolet Aveo (presa di corrente) si trova nella scatola dei fusibili del cruscotto (vedi fusibile “CIGAR JACK” o “LTR”).
Scatola dei fusibili del cruscotto
Posizione della scatola dei fusibili
Si trova sul lato guida del cruscotto, dietro il coperchio.
Schema della scatola dei fusibili (2003-2004)
Allocazione fusibili nel quadro strumenti (2003-2004)
| Nome | Utilizzo |
|---|---|
| SIGAR JACK | Presa per sigari |
| CORNO | Corno |
| AUDIO, OROLOGIO | Audio, orologio |
| STOP AL FUOCO | Lampada di arresto |
| T / SIG | Segnale di svolta |
| CONTATORE, PERICOLO | Quadro strumenti, indicatore di pericolo |
| CONTATORE, OROLOGIO | Cruscotto, orologio |
| SERRATURA DELLA PORTA, RKE | Serratura della porta, accesso remoto senza chiave |
| LAMPADA DI EMERGENZA | Lampada di emergenza |
| ECM, MTC | Modulo di controllo del motore, modulo di controllo della trasmissione |
| ECM, MTC | Modulo di controllo del motore, modulo di controllo della trasmissione |
| TERGICRISTALLO, LAVATRICE | Tergicristallo, lavavetri |
| DIS, INIETTORE | Sistema di accensione diretta, iniettore |
| ABS, FUSIBILE ENG | Sistema antibloccaggio, fusibile motore |
| AIRBAG | Airbag |
| VENTILATORE HVAC | Ventilatore HVAC |
| VIDE | Non usato |
| VIDE | Non usato |
| VIDE | Non usato |
| VIDE | Non usato |
| VIDE | Non usato |
| VIDE | Non usato |
| OROLOGIO, AUDIO | Orologio, audio |
Inserzioni pubblicitarie
Schema della scatola dei fusibili (2005-2006)
Allocazione fusibili nel quadro strumenti (2005-2006)
| Nome | Utilizzo |
|---|---|
| LTR | Accendino |
| CORNO, POSTERIORE / NEBBIA | Clacson, retronebbia |
| RADIO, CLK | Audio, orologio |
| FERMARE | Lampada di arresto |
| TRN / SIG | Segnale di svolta |
| CLSTR, PERICOLO | Quadro strumenti, indicatore di pericolo |
| CLSTR, CLK | Cruscotto, orologio |
| DR / LCK | Serratura della porta, accesso remoto senza chiave |
| INDIETRO / SU | Luce di retromarcia |
| ECM, MTC | Modulo di controllo del motore, modulo di controllo della trasmissione |
| ECM, MTC | Modulo di controllo del motore, modulo di controllo della trasmissione |
| CAP, WSWA | Tergicristallo, lavavetri |
| DIS, INIETTORE | Sistema di accensione diretta, iniettore |
| ITA FUSIBILE | Fusibile motore |
| AIRBAG | Airbag |
| HVAC | Ventilatore HVAC |
| addominali | Sistema di frenata anti bloccaggio |
| VIDE | Non usato |
| VIDE | Non usato |
| DIODO (ABS) | Diodo del sistema di frenatura antibloccaggio |
| VIDE | Non usato |
| VIDE | Non usato |
| CLK, RADIO | Orologio, audio |
Scatola dei fusibili del vano motore
Posizione della scatola dei fusibili
Si trova nel vano motore, vicino alla batteria.
Inserzioni pubblicitarie
Schema della scatola dei fusibili (2003-2004)
Assegnazione di fusibili e relè nel vano motore (2003-2004)
| No. | Utilizzo |
|---|---|
| H / L ALTA DESTRA | Faro lato destro alto |
| VIDE | Non usato |
| HIGHLIGHTS H/L | Faro lato sinistro alto |
| VIDE | Non usato |
| H / L BASSA HR | Faro lato destro in basso |
| MAL RH | Luce di posizione destra, circuito luci |
| H / L BASSA LH | Faro lato sinistro in basso |
| MALATO LH | Luce di posizione lato sinistro, luce targa |
| LAMPADA DA CAMERA | Lampada da camera |
| VIDE | Non usato |
| DEFOG | Antiappannante |
| TETTO APRIBILE | tetto apribile |
| LAMPADA AMMALATA | Relè luce |
| CORNO | Corno |
| PROIETTORE | Lampada frontale |
| POMPA DI BENZINA | Pompa di benzina |
| COMP LA/DO | Compressore aria condizionata |
| FRT NEBBIA | Fendinebbia anteriore |
| FAN | Fan |
| addominali | Sistema di frenata anti bloccaggio |
| IP F / SCATOLA | Scatola dei fusibili del cruscotto |
| VENTILATORE RAD | La ventola del radiatore |
| IGN 2 | Accensione 2 |
| IGN 1 | Accensione 1 |
| REGOLATORE ELETTRICO PER ALZACRISTALLI | Alzacristalli elettrici |
| SOSTITUZIONE FUSIBILI | Fusibile di ricambio |
| Passaggio | |
| VIDE | Non usato |
| VENTOLA RELAIS RAD BASSA | Relè ventola radiatore basso |
| FARO ANTERIORE RELÈ ALTO | Relè superiore del faro |
| RELÈ FARO INFERIORE | Relè basso fari |
| RELÈ FINESTRA PWR | Relè alzacristalli elettrici |
| RELÈ FENDINEBBIA | Relè fendinebbia |
| RELÈ PRINCIPALE / RELÈ COMANDO VENTOLA | Relè principale / relè di controllo della ventola |
| RELÈ POMPA CARBURANTE | Relè pompa carburante |
| RELAIS COMP LA/DO | Relè aria condizionata |
| (OPZIONE) RELÈ PRINCIPALE | Relè principale (opzione) |
| RELAIS RAD FAN HI | Relè superiore ventola radiatore |
| RELÈ DI ILLUMINAZIONE | Relè luce |
| VIDE | Non usato |
Inserzioni pubblicitarie
Schema della scatola dei fusibili (2005-2006)
Assegnazione di fusibili e relè nel vano motore (2005-2006)
| Nome | Utilizzo |
|---|---|
| HI BEAM RT | Faro alto lato passeggero |
| DIODO (NEBBIA) | Diodo fendinebbia |
| HI BEAM LT | Faro lato guidatore alto |
| VIDE | Non usato |
| FASCIO ANTERIORE RT | Faro basso lato passeggero |
| RT SPST | Luce di posizione destra, circuito luci |
| ABBAGLIANTE LT | Faro lato guida basso |
| RU SPST | Luce di posizione lato sinistro, luce targa |
| INT LTS | Lampada da camera |
| VIDE | Non usato |
| DEFOG | disappannamento |
| S / TOIT | tetto apribile |
| LAMPADE ILLUMINATE | Relè luce |
| CORNO | Corno |
| LAMPADE FRONTALI | Fari |
| CARBURANTE | Pompa di benzina |
| AC | Compressore aria condizionata |
| FENDINEBBIA | Fendinebbia anteriore |
| VENTILATORE HVAC | Riscaldamento, ventilazione, aria condizionata ventilatore |
| addominali | Sistema di frenata anti bloccaggio |
| FUSIBILE BATT I/P | Scatola dei fusibili del cruscotto |
| VENTAGLIO FRESCO | La ventola del radiatore |
| IGN 2 | Accensione 2 |
| VIDE | Vergine |
| IGN 1 | Accensione 1 |
| PWR WNDW | Alzacristalli elettrici |
| RICAMBIO | di ricambio |
| Passaggio | |
| VIDE | Non usato |
| VENTOLA DI RAFFREDDAMENTO BASSA | Ventola di raffreddamento bassa |
| CIAO PROIETTORI | faro alto |
| FARI BASSI | faro basso |
| PWR WNDW | Alzacristallo elettrico |
| FRT NEBBIA | Fendinebbia |
| COOL FN CNTRL | Controllo della ventola di raffreddamento |
| POMPA DI BENZINA | Pompa di benzina |
| COMPRSR A / C | Compressore aria condizionata |
| FREDDO VENTOLA HI | Ventola di raffreddamento alta |
| LAMPADE ILLUMINATE | Lampade di illuminazione |
| VIDE | Non usato |
