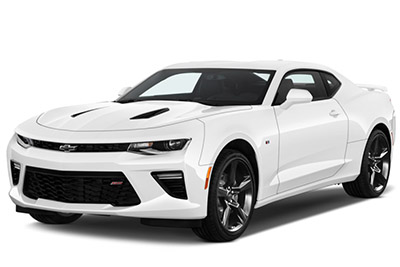

In questo articolo consideriamo la Chevrolet Camaro di sesta generazione, disponibile dal 2016 ad oggi. Qui troverai gli schemi della scatola dei fusibili di Chevrolet Camaro 2016, 2017, 2018, 2019 e 2020 , ottenere informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e saperne di più sull’assegnazione di ciascun fusibile (disposizione dei fusibili) e relè.
Disposizione dei fusibili Chevrolet Camaro 2016-2020…
Posizione della scatola dei fusibili
Vano motore
Compartimento bagagli
Il blocco fusibili del vano posteriore si trova sul lato destro del bagagliaio sotto il pavimento e il coperchio.
Schemi della scatola dei fusibili
Inserzioni pubblicitarie
2016, 2017, 2018
Vano motore
Assegnazione di fusibili e relè nel vano motore (2016, 2017, 2018)
| No. | Utilizzo |
|---|---|
| F1 | Pompa del sistema antibloccaggio dei freni |
| F2 | Non usato |
| F3 | Sedile del guidatore |
| F4 | Fan |
| F5 | Sedile passeggero elettrico |
| F6 | Non usato |
| F7 | Non usato |
| F8 | Non usato |
| F9 | Non usato |
| F10 | Non usato |
| F11 | Non usato |
| F12 | Tergicristalli anteriori |
| F13 | Ingresso |
| F14 | Pompa del vuoto del freno |
| F15 | Non usato |
| FA 16 | Sedile riscaldato |
| F17 | Finestrino passeggero Passenger |
| F18 | 2016: non utilizzato. 2017-2018: modulo di controllo del corpo 4 |
| F19 | 2016: non utilizzato. 2017-2018: airbag / modulo AOS |
| F20 | 2016: non utilizzato. 2017-2018: OnStar/Navigazione (se in dotazione) |
| F21 | Modulo di controllo del corpo 6 |
| F22 | Valvola del sistema antibloccaggio dei freni |
| F23 | Non usato |
| F24 | Non usato |
| F25 | Bloccaggio del piantone dello sterzo |
| F26 | 2016: non utilizzato. 2017-2018: modulo di controllo del corpo 2 |
| F27 | Non usato |
| F28 | 2016: non utilizzato. 2017-2018: modulo di controllo del corpo 3 |
| F29 | 2016: non utilizzato. 2017-2018: modulo di controllo del corpo 8 |
| F30 | tergicristallo |
| F31 | Faro HID destro |
| F32 | Phare HID gauche |
| F33 | Non usato |
| F34 | Corno |
| F35 | Non usato |
| F36 | Abbagliante sinistro |
| F37 | Abbagliante destro |
| F38 | Regolazione manuale dei fari |
| F39 | Non usato |
| F40 | Accensione centralizzata elettrica posteriore |
| F41 | Accensione della spia di avaria |
| F42 | Accensione del corpo del quadro strumenti |
| F43 | Valvola di scarico / Gestione attiva del carburante |
| F44 | Accensione del display AOS |
| F45 | tetto apribile |
| F46 | Modulo di controllo del corpo 7 |
| F47 | 2016: non utilizzato. 2017-2018: CGM |
| F48 | Non usato |
| F49 | Volante riscaldato |
| F50 | Accensione del modulo di controllo del sistema di alimentazione |
| F51 | Valvola di scarico Ptsq |
| F52 | Frizione compressore aria condizionata |
| F53 | Non usato |
| F54 | Pompa di raffreddamento |
| F55 | Non usato |
| F56 | Non usato |
| F57 | Accensione del modulo di controllo del motore |
| F58 | Accensione del modulo di controllo della trasmissione |
| F59 | Non usato |
| F60 | Batteria del modulo di controllo della trasmissione |
| F61 | Sensore MAF/O2 |
| F62 | Bobine dispari |
| F63 | O2 senza gradino |
| F64 | Stesse bobine |
| F65 | Non usato |
| F66 | Modulo controllo motore 1 |
| F67 | Modulo controllo motore 2 |
| F68 | Non usato |
| F69 | Non usato |
| F70 | Non usato |
| F71 | Non usato |
| F72 | Non usato |
| F73 | Non usato |
| F74 | Non usato |
| F75 | Non usato |
| F76 | Non usato |
| F77 | Non usato |
| Passaggio | |
| K1 | Non usato |
| K2 | Corri / Manovella |
| K3 | Non usato |
| K4 | Pompa a vuoto |
| K5 | Non usato |
| K6 | Pompa di raffreddamento |
| K7 | Modulo di controllo del motore |
| K8 | Controllo dell’aria condizionata |
| K9 | Non usato |
| K10 | Ingresso |
Inserzioni pubblicitarie
Compartimento bagagli
Allocazione dei fusibili nel bagagliaio (2016, 2017, 2018)
| No. | Utilizzo |
|---|---|
| F1 | Antinebbia posteriore |
| F2 | Riscaldamento frontale, ventilazione / e aria condizionata |
| F3 | Freno di stazionamento elettrico |
| F4 | 2016: modulo di controllo carrozzeria 8.2017-2018: non utilizzato |
| F5 | Non usato |
| F6 | Modulo di controllo dell’azionamento posteriore |
| F7 | Finestra destra 1 |
| F8 | Non usato |
| F9 | Finestra sinistra 1 |
| F10 | Specchio riscaldato 1 |
| F11 | Non usato |
| F12 | Volante riscaldato |
| F13 | Non usato |
| F14 | Controllo riscaldamento, ventilazione e condizionamento |
| F15 | 2016: Modulo Airbag/AOS. 2017-2018: non utilizzato |
| FA 16 | Visualizzazione |
| F17 | telecamera |
| F18 | Non usato |
| F19 | Sedile anteriore ventilato 1 |
| F20 | Luci di retromarcia |
| F21 | Non usato |
| F22 | Non usato |
| F23 | Modulo di controllo del corpo 1 |
| F24 | 2016: modulo di controllo carrozzeria 2.2017-2018: non utilizzato |
| F25 | Non usato |
| F26 | 2016: modulo di controllo carrozzeria 3.2017-2018: non utilizzato |
| F27 | luci RGB |
| F28 | Ingresso passivo / batteria di avviamento passiva 1 |
| F29 | Connettore collegamento dati |
| F30 | Sfiato del contenitore |
| F31 | Modulo sedile pieghevole con memoria |
| F32 | Modulo sedile memory |
| F33 | Caricatore senza fili |
| F34 | Batteria del modulo di controllo del motore |
| F35 | Pompa del carburante / modulo di controllo del sistema di alimentazione |
| F36 | 2016: CGM. 2017-2018: non utilizzato |
| F37 | Bloccasterzo elettrico |
| F38 | Modulo finestra a specchio |
| F39 | Chiusura posteriore |
| F40 | 2016: modulo di controllo carrozzeria 4.2017-2018: non utilizzato |
| F41 | Controllo della tensione regolata dalla batteria |
| F42 | SADS |
| F43 | Non usato |
| F44 | Solenoide ribaltabile |
| F45 | Amplificatore |
| F46 | FPPM 22 |
| F47 | Shunter |
| F48 | Non usato |
| F49 | Volante |
| F50 | Specchietto retrovisore interno |
| F51 | Modulo fotocamera |
| F52 | Ausilio al parcheggio posteriore |
| F53 | Differenziale a slittamento limitato elettronico |
| F54 | Avviso zona cieca laterale |
| F55 | Radiocomandi |
| F56 | Sistema remoto di volo/universale |
| F57 | OnStar / Navigazione (esportazione) |
| Passaggio | |
| K1 | Antinebbia posteriore |
| K2 | 2016: non utilizzato. 2017-2018: Pompa carburante |
| Interruttori | |
| CB1 | Non usato |
| CB2 | C1 Accessorio di alimentazione accessorio mantenuto |
| CB3 | Non usato |
2019, 2020
Inserzioni pubblicitarie
Vano motore
Assegnazione di fusibili e relè nel vano motore (2019, 2020)
| No. | La descrizione |
|---|---|
| F1 | Pompe ABS |
| F2 | – |
| F3 | Sedile del guidatore |
| F4 | Fan |
| F5 | Sedile passeggero elettrico |
| F6 | – |
| F7 | – |
| F8 | – |
| F9 | – |
| F10 | – |
| F11 | A DRL |
| F12 | Tergicristalli anteriori |
| F13 | Ingresso |
| F14 | Pompa del vuoto del freno |
| F15 | Modulo assetto fari automatico |
| FA 16 | Sedile anteriore riscaldato |
| F17 | Finestrino passeggero Passenger |
| F18 | Modulo di controllo del corpo 4 |
| F19 | SDM/AOS |
| F20 | OnStar / Navigazione |
| F21 | Modulo di controllo del corpo 6 |
| F22 | Valvola ABS |
| F23 | – |
| F24 | – |
| F25 | Bloccasterzo elettrico |
| F26 | Modulo di controllo del corpo 2 |
| F27 | – |
| F28 | Modulo di controllo del corpo 3 |
| F29 | Modulo di controllo del corpo 8 |
| F30 | tergicristallo |
| F31 | Faro LED destro |
| F32 | Faro LED sinistro |
| F33 | – |
| F34 | Corno |
| F35 | Motore di livellamento automatico dei fari |
| F36 | Abbagliante sinistro |
| F37 | Abbagliante destro |
| F38 | – |
| F39 | – |
| F40 | Centrale elettrica posteriore / accensione |
| F41 | 2019: cruscotto/accensione. 2020: Spia di malfunzionamento / accensione |
| F42 | HVAC / ISRVM / OSRVM |
| F43 | 2019: Gestione attiva del carburante della valvola di scarico anteriore. 2020: modulo di controllo trazione posteriore / ICCM |
| F44 | – |
| F45 | tetto apribile |
| F46 | Modulo di controllo del corpo 7 |
| F47 | CGM |
| F48 | Frizione A/C |
| F49 | Volante riscaldato |
| F50 | Modulo di controllo del sistema di alimentazione / accensione del carburante |
| F51 | Valvola di scarico posteriore PTSQ |
| F52 | – |
| F53 | – |
| F54 | Pompa del liquido di raffreddamento del motore |
| F55 | Premio carburante |
| F56 | – |
| F57 | Modulo di controllo motore/accensione |
| F58 | Modulo di controllo della trasmissione / accensione |
| F59 | – |
| F60 | Batteria del modulo di controllo della trasmissione |
| F61 | Non camminare / Veicolo |
| F62 | Bobine di accensione – dispari |
| F63 | Sensore non funzionante / O2 |
| F64 | Bobine di accensione – stesse |
| F65 | – |
| F66 | Modulo controllo motore 1 |
| F67 | Modulo controllo motore 2 |
| F68-F77 | Fusibili di ricambio |
| Passaggio | |
| K1 | – |
| K2 | Corri / Manovella |
| K3 | – |
| K4 | Pompa a vuoto |
| K5 | Controllo A/C |
| K6 | Pompa di raffreddamento |
| K7 | Modulo di controllo del motore |
| K8 | Premio carburante |
| K9 | – |
| K10 | Ingresso |
Compartimento bagagli
Inserzioni pubblicitarie
Allocazione dei fusibili nel bagagliaio (2019, 2020)
| No. | La descrizione |
|---|---|
| F1 | Antiappannante lunotto |
| F2 | Soffiatore anteriore |
| F3 | Freno di stazionamento elettrico |
| F4 | – |
| F5 | – |
| F6 | Modulo di controllo dell’azionamento posteriore |
| F7 | Finestra destra |
| F8 | – |
| F9 | Finestra sinistra |
| F10 | Specchio riscaldato |
| F11 | – |
| F12 | Volante riscaldato |
| F13 | – |
| F14 | Controllo HVAC |
| F15 | di ricambio |
| FA 16 | Visualizzazione |
| F17 | di ricambio |
| F18 | – |
| F19 | Sedile anteriore ventilato |
| F20 | di ricambio |
| F21 | – |
| F22 | – |
| F23 | Modulo di controllo del corpo |
| F24 | – |
| F25 | – |
| F26 | – |
| F27 | luci RGB |
| F28 | Ingresso passivo / batteria di avviamento passiva |
| F29 | Connettore collegamento dati |
| F30 | Sfiato del contenitore |
| F31 | Capote pieghevole elettricamente |
| F32 | Modulo sedile memory |
| F33 | Caricatore senza fili |
| F34 | Batteria del modulo di controllo del motore |
| F35 | Modulo di controllo del sistema di alimentazione V6 |
| F36 | – |
| F37 | Bloccasterzo elettrico |
| F38 | Specchio esterno / alzacristalli elettrici |
| F39 | Chiusura posteriore |
| F40 | – |
| F41 | Controllo della tensione regolata dalla batteria |
| F42 | SADS |
| F43 | 2019: non utilizzato. 2020: modulo di controllo trazione posteriore / ICCM |
| F44 | Solenoide ribaltabile |
| F45 | Amplificatore |
| F46 | Modulo di controllo del sistema di alimentazione V8 |
| F47 | Shunter |
| F48 | – |
| F49 | Volante |
| F50 | Modulo fotocamera frontale |
| F51 | Modulo fotocamera |
| F52 | Assistenza al parco |
| F53 | 2019: modulo di controllo del conducente posteriore. 2020: non utilizzato |
| F54 | Avviso zona cieca laterale |
| F55 | Radio |
| F56 | – |
| F57 | – |
| Passaggio | |
| K1 | Antiappannante lunotto |
| K2 | Modulo di controllo del sistema di alimentazione |
| Interruttori | |
| CB1 | – |
| CB2 | Potenza accessoria mantenuta |
| CB3 | – |
