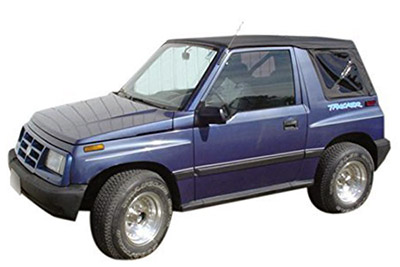

In questo articolo consideriamo la Chevrolet Tracker di prima generazione, prodotta dal 1990 al 1998. Qui troverai i diagrammi della scatola dei fusibili di Chevrolet Tracker 1993, 1994, 1995, 1996, 1997 e 1998 , ottieni informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e scopri l’assegnazione di ciascun fusibile (disposizione dei fusibili).
Disposizione dei fusibili Chevrolet Tracker 1993-1998
Il fusibile dell’accendisigari Chevrolet Tracker (presa di corrente) è il fusibile №7 nella scatola dei fusibili del cruscotto.
Posizione della scatola dei fusibili
La scatola principale nel vano motore sul lato destro.
1993-1995
1996-1998
Schema della scatola dei fusibili (1993-1995)
Assegnazione dei fusibili nella scatola dei fusibili principale (1993-1995)
| No. | Circuito | UNA |
|---|---|---|
| uno | Generatore al circuito della batteria | 60 |
| 2 | Circuiti attivi solo quando il commutatore di accensione è in “ACC”, “ON” o “START” | cinquanta |
| 3 | Circuiti ancora attivi | 40 |
| quattro | Circuiti ancora attivi | trenta |
Inserzioni pubblicitarie
Schema della scatola dei fusibili (1996-1998)
Assegnazione dei fusibili nella scatola dei fusibili principale (1996-1998)
| Nome | Circuito |
|---|---|
| BATTE | Qualsiasi carico elettrico |
| addominali | Sistema di frenata anti bloccaggio |
| IG | Accensione, accendisigari, radio, tergi/lavacristalli, sbrinatore posteriore. Indicatori di direzione, luci di retromarcia, riscaldamento |
| LAMPADA | Luci posteriori, plafoniere, luci di stop, clacson, luci di emergenza |
| H / L, L | Faro anteriore sinistro |
| H / L, R | Faro anteriore destro |
| ESSERE | Sistema di iniezione del carburante |
| AC | Condizionatore |
Posizione della scatola dei fusibili
Si trova sotto il lato sinistro del cruscotto.
Inserzioni pubblicitarie
Schema della scatola dei fusibili
Assegnazione dei fusibili nel quadro strumenti
| No. | Circuito | UNA |
|---|---|---|
| uno | 1993-1995: faro destro 1996-1998: vuoto |
quindici |
| 2 | 1993-1995: faro sinistro; Spia abbaglianti 1996-1998: vuota |
quindici |
| 3 | 1993-1995: luci posteriori; Luce interiore; Luci di posizione laterali; Luci cruscotto 1996-1998: plafoniera, luci di posizione laterali, luci di posizione, luce targa, luce cruscotto |
quindici |
| quattro | Luci di stop; Corne | quindici |
| cinque | Luci di emergenza | quindici |
| 6 | Serratura della porta (opzione) | venti |
| 7 | Accendino; Radio | venti |
| otto | 1993-1995: Sistema di accensione; Spie e indicatori 1996-1998: sistema di accensione, spie e spie di controllo, indicatori, sistema di trazione integrale |
quindici |
| nove | Paraocchi; Luci di retromarcia | quindici |
| dieci | Tergicristallo / lavavetri | quindici |
| undici | Antinebbia posteriore | quindici |
| 12 | Scaldabagno | 25 |
| 13 | 1993-1995: Relè principale antibloccaggio ruota posteriore 1996-1998: Vuoto |
venti |
| quattordici | 1993-1995: Relè principale iniezione elettronica 1996-1998: Vuoto |
quindici |
| * I fusibili per gli airbag si trovano accanto al blocco fusibili del cruscotto. |
