Schemi della scatola dei fusibili Ford Expedition (2022-…)

di

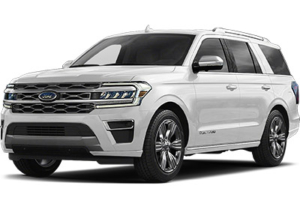

In questo articolo, prendiamo in considerazione la Ford Expedition di quarta generazione rinnovata, disponibile dal 2022. Qui troverai gli schemi delle scatole dei fusibili della Ford Expedition 2022 , otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e scoprirai l’assegnazione di ciascun fusibile (layout dei fusibili) e relè.

Disposizione dei fusibili Ford Expedition 2022->

Ford Expedition (2022-...)

Scatola dei fusibili dell’abitacolo passeggeri

Posizione della scatola dei fusibili

La scatola dei fusibili del modulo di controllo della carrozzeria si trova sul lato destro del vano piedi del passeggero, dietro un pannello di rivestimento.Posizione dei fusibili nell'abitacolo: Ford Expedition (2022-...)

Schema della scatola dei fusibili

Schema della scatola dei fusibili interna: Ford Expedition (2022-...)

Assegnazione dei fusibili nell’abitacolo (2022)

Numero Amplificatore. Componente protetto
1 – Non utilizzato.
2 10 A Interruttore del sedile del conducente.
3 7,5 Un Sblocco portiera conducente.
4 20 A Amplificatore per altoparlanti.
5 – Non utilizzato.
6 10 A Logica del connettore datalink intelligente.
7 10 A Modulo di controllo audio posteriore.
8 5 A Caricabatterie wireless per accessori.
Modulo portellone posteriore vivavoce.
9 5 A Tastiera.
Modulo sensore combinato.
10 – Non utilizzato.
11 – Non utilizzato.
12 7,5 Un Quadro strumenti.
13 7,5 Un Modulo di controllo del piantone dello sterzo.
Logica del connettore Smart Datalink.
Modulo di controllo del clima.
Modulo del cambio.
14 15 A Interruttore del freno.
15 15 A SINCRONIZZAZIONE.
16 – Non utilizzato.
17 – Non utilizzato.
18 7,5 Un Modulo cambio.
Leva del cambio sul piantone dello sterzo.
19 5 A Modulo unità di controllo telematica.
20 5 A Interruttore di accensione.
21 5 A Sensore di temperatura e umidità all’interno del veicolo.
22 5 A Specchio elettrocromico.
Modulo sedili riscaldati seconda fila.
23 30 A Interruttore alzacristalli elettrici.
Interruttore specchietto retrovisore elettrico.
Modulo zona portiera anteriore sinistra.
24 30 A Logica del tettuccio apribile.
25 20 A Amplificatore altoparlante 2.
26 30 A Modulo zona porta anteriore destra.
27 30 A Modulo zona portiera posteriore sinistra.
28 30 A Modulo zona porta posteriore destra.
29 15 A Pedali regolabili.
30 5 A Modulo di controllo del traino del rimorchio.
31 10 A Modulo di controllo del clima posteriore.
Modulo di commutazione della modalità di guida.
Interruttore di gestione del terreno.
Modulo di trasmissione a radiofrequenza.
Interruttore 4×4.
32 20 A Modulo di controllo audio.
33 – Non utilizzato.
34 30 A Relè di avvio/funzionamento.
35 5 A Non utilizzato (di riserva).
36 15 A Modulo di elaborazione delle immagini A.
Modulo di assistenza al parcheggio automatizzato.
Modulo di bloccaggio a controllo continuo.
37 20 A Volante riscaldato.
38 Interruttore differenziale da 30A Alzacristalli elettrico posteriore sinistro.
Alzacristalli elettrico posteriore destro.

Pubblicità​

Scatola dei fusibili del vano motore

Posizione della scatola dei fusibili

Posizione dei fusibili nel vano motore: Ford Expedition (2022-...)

Schema della scatola dei fusibili

Schema della scatola dei fusibili sotto il cofano: Ford Expedition (2022-...)

Assegnazione dei fusibili nel vano motore (2022)

Numero Amplificatore. Componente protetto
1 30 A Modulo di controllo della carrozzeria 1.
3 30 A Modulo di controllo della carrozzeria 2.
4 30 A Pompa del carburante.
5 5 A Relè del modulo di controllo del gruppo propulsore.
6 20 A Potenza del veicolo 1.
7 25 A Potenza del veicolo 2.
8 20 A Potenza del veicolo 3.
9 20 A Potenza del veicolo 4.
11 30 A Relè di avviamento.
13 40 A Motore del ventilatore anteriore.
15 20 A Corno.
16 20 A Pompa lavavetri.
22 10 A Alimentazione/avvio del servosterzo elettronico.
23 10 A Alimentazione di avvio/funzionamento del sistema frenante antibloccaggio.
24 10 A Modulo di controllo del gruppo propulsore.
Modulo di controllo della trasmissione.
25 10 A Telecamera posteriore.
Alimentazione di avvio/esecuzione del sensore di qualità dell’aria.
28 50 A Pompa del sistema frenante antibloccaggio.
29 50 A Valvole del sistema frenante antibloccaggio.
30 30 A Motori del sedile del conducente.
31 30 A Motori dei sedili passeggeri.
32 20 A Presentazione di Power Point 1.
33 20 A Presentazione di Power Point 2.
34 20 A Presentazione di Power Point 3.
35 20 A Presentazione di Power Point 4.
36 40 A Invertitore.
37 30 A Sedili climatizzati (lato passeggero).
38 30 A Sedili climatizzati (lato conducente).
39 20 A Modulo sedili della seconda fila.
40 40 A Predellini elettrici.
41 30 A Modulo portellone posteriore elettrico.
42 30 A Modulo di controllo del freno del rimorchio.
43 5 A Non utilizzato (di riserva).
45 20 A Presentazione di Power Point 5.
47 50 A Ventilatore elettrico 1.
49 50 A Ventilatore elettrico 2.
50 40 A Lunotto posteriore riscaldato.
54 40 A Differenziale elettronico a slittamento limitato.
55 30 A Relè luci di parcheggio del rimorchio.
58 10 A Luci di retromarcia per rimorchio.
59 20 A Non utilizzato (di riserva).
64 25 A Modulo trazione integrale 1.
67 15 A Avviamento/funzionamento della trasmissione.
69 30 A Motorino tergicristallo lato sinistro.
71 20 A Relè tergicristallo lunotto posteriore.
73 50 A Modulo sedile ripiegabile elettricamente – terza fila.
82 25 A Modulo trazione integrale 2.
88 40 A Ventilatore ausiliario.
91 20 A Alimentazione del modulo di illuminazione del rimorchio.
100 25 A Faro anteriore sinistro.
101 25 A Faro anteriore destro.
107 30 A Carica della batteria del rimorchio.
108 20 A Lampade spot (polizia).
120 15 A Iniettori di carburante.
124 5 A Modulo sensore pioggia.
125 5 A Caricabatterie intelligente USB 1.
128 7,5 Un Sistema di intrattenimento per famiglie.
134 20 A Sedili multi-contorno a staffa.
137 20 A Modulo avanzato di sistemi di assistenza alla guida.
Telecamera connessa.
139 5 A Caricabatterie intelligente USB 2.
140 5 A Caricabatterie intelligente USB 3.
142 5 A Caricabatterie intelligente USB 5.
147 40 A Relè ventola di estrazione intercooler.
160 10 A Connettore di collegamento dati intelligente.
181 5 A Non utilizzato (di riserva).
182 60 A Modulo di controllo della portiera del conducente.
183 60 A Modulo di controllo della porta passeggeri.
210 30 A Avvio e arresto del modulo di controllo della carrozzeria.
R04 Relè ventilatore elettrico 1.
R06 Relè ventilatore elettrico 3.
