Schemi della scatola dei fusibili Ford F-150 Lightning (2022-2023)

di

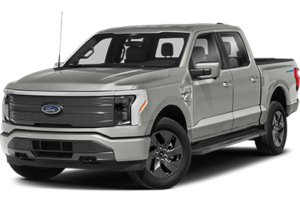

Il pick-up elettrico a batteria Ford F-150 Lightning è disponibile dal 2022 a oggi. Qui troverai gli schemi delle scatole dei fusibili del Ford F-150 Lightning 2022 e 2023 , otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e scoprirai l’assegnazione di ciascun fusibile (layout dei fusibili).

Disposizione dei fusibili Ford F150 Lightning

Ford F-150 Lightning (2022-2023)

Scatola dei fusibili dell’abitacolo passeggeri

Posizione della scatola dei fusibili

Il pannello dei fusibili si trova sul lato destro del vano piedi del passeggero, dietro un pannello di rivestimento.Posizione dei fusibili nell'abitacolo: Ford F-150 Lightning (2022, 2023)

Schema della scatola dei fusibili

Schema della scatola dei fusibili interna: Ford F-150 Lightning (2022, 2023)

Assegnazione dei fusibili nell’abitacolo passeggeri

Numero Amplificatori Componente protetto
1 – Non utilizzato.
2 10A Interruttore finestrino conducente – alimentazione accessori ritardata.
Tettuccio apribile.
Interruttore lunotto scorrevole.
3 7.5A Modulo di ricarica wireless per accessori.
4 20A Non utilizzato (di riserva).
5 – Non utilizzato.
6 10A Interruttore alzacristalli conducente sempre alimentato elettricamente.
7 10A Modulo cambio.
8 5A Modulo di controllo telematico.
Modulo di controllo portellone posteriore elettrico.
9 5A Sensore di inclinazione.
10 – Non utilizzato.
11 – Non utilizzato.
12 7.5A Modulo di controllo del clima.
13 7.5A Quadro strumenti.
Modulo di controllo del piantone dello sterzo.
14 15A Modulo Frunk.
15 15A Modulo di controllo integrato.
Modulo di interfaccia protocollo accessorio.
16 – Non utilizzato.
17 7.5A Non utilizzato (di riserva).
18 7.5A Non utilizzato (di riserva).
19 5A Interruttore fari.
Modulo Bluetooth a basso consumo energetico.
20 5A Interruttore di avviamento.
21 5A Interruttore del freno del rimorchio.
22 5A Non utilizzato (di riserva).
23 30A Modulo di controllo della portiera del conducente.
24 30A Tettuccio apribile.
Modulo parasole.
25 20A Non utilizzato (di riserva).
26 30A Modulo di controllo della porta passeggeri.
27 30A Non utilizzato (di riserva).
28 30A Amplificatore.
29 15A Interruttore a pedale regolabile.
Display da 12″/15″.
30 5A Non utilizzato (di riserva).
31 10A Monitor dello stato del conducente.
Modulo radiotrasmettitore.
32 20A Radio.
Gateway centrale potenziato.
33 – Non utilizzato.
34 30A Relè di avvio/funzionamento.
35 5A Non utilizzato (di riserva).
36 15A Modulo sedile posteriore riscaldato.
Modulo di controllo del piantone dello sterzo.
Specchietto retrovisore antiriflesso.
37 20A Non utilizzato (di riserva).
38 Interruttore differenziale da 30A Interruttori dei finestrini posteriori.

Pubblicità​

Scatola dei fusibili del vano anteriore

Posizione della scatola dei fusibili

Per accedervi, rimuovere prima il coperchio del vano motore destro, quindi rimuovere il coperchio della scatola dei fusibili:Posizione dei fusibili nel frunk: Ford F-150 Lightning (2022, 2023)

  1. Iniziare dal bordo posteriore del lato destro e procedere verso la parte anteriore della copertina.
  2. Per sbloccare le clip, tirare verso l’alto nei punti indicati.
  3. Togliere il coperchio del frunk.
  4. Rimuovere il coperchio superiore.

Schema della scatola dei fusibili

Schema della scatola dei fusibili sotto il cofano: Ford F-150 Lightning (2022, 2023)

Assegnazione dei fusibili nel vano anteriore

Numero Amplificatori Componente protetto
1 40A Modulo di controllo della carrozzeria.
3 40A Modulo di controllo della carrozzeria.
5 5A Modulo di controllo dell’azionamento primario.
Modulo di controllo dell’azionamento secondario.
6 25A Modulo di controllo del gruppo propulsore.
7 20A Modulo di controllo del gruppo propulsore, pompa di raffreddamento e riscaldatore.
8 20A Modulo di controllo A/C.
Otturatore griglia attivo.
Motore manto paraurti anteriore.
Bobina relè ventola elettrica.
10 10A Presa di corrente ausiliaria.
13 40A Motore del ventilatore.
15 25A Corno.
17 5A Indicatore di stato della porta di ricarica.
21 10A Non utilizzato (di riserva).
22 10A Modulo di servosterzo elettronico.
23 10A Modulo del sistema frenante antibloccaggio.
24 10A Modulo di controllo della trasmissione primaria.
Modulo di controllo della trasmissione secondaria.
Modulo di controllo del gruppo propulsore.
25 10A Modulo telecamera rimorchio.
Sistema di monitoraggio della pressione degli pneumatici del rimorchio.
Controllo dell’oscillazione del rimorchio.
27 25A Pompa del fluido del modulo di controllo dell’azionamento primario.
28 50A Modulo del sistema frenante antibloccaggio.
29 50A Modulo del sistema frenante antibloccaggio.
30 40A Modulo sedile conducente.
31 30A Sedile passeggero elettrico.
32 20A Presa della corrente.
33 20A Non utilizzato (di riserva).
34 20A Presa di corrente ausiliaria.
37 30A Modulo portellone posteriore elettrico.
38 40A Modulo di controllo del clima.
41 25A Lunotto posteriore riscaldato.
42 30A Modulo di controllo del freno del rimorchio.
46 10A Modulo di controllo del caricabatteria.
48 20A Modulo sedile posteriore riscaldato.
50 40A Retroilluminazione riscaldata.
55 30A Luci di parcheggio per rimorchi.
56 20A Luci di arresto del rimorchio.
58 10A Luci di retromarcia per rimorchio.
67 25A Pompa del fluido del modulo di controllo dell’azionamento secondario.
69 30A Motorino tergicristallo anteriore.
72 40A Modulo bagagliaio anteriore.
91 20A Modulo di illuminazione per rimorchio.
95 15A Modulo di controllo dell’azionamento primario.
96 20A Pompa del liquido di raffreddamento.
97 10A Sensore di pressione e temperatura A/C.
Modulo di raffreddamento della batteria ad alta tensione.
99 15A Modulo di controllo dell’azionamento secondario.
Riscaldatore a coefficiente di temperatura positivo ad alta tensione.
100 25A Faro anteriore sinistro.
101 25A Faro anteriore destro.
107 30A Modulo di illuminazione per rimorchio.
116 10A Secondo modulo di controllo del caricabatteria.
124 5A Sensore pioggia.
125 10A Caricabatterie intelligente USB 1.
Caricabatterie intelligente USB 2.
134 25A Sedile multi-contorno conducente.
Sedile multi-contorno passeggero.
137 20A Modulo avanzato del sistema di assistenza alla guida.
Telecamera posteriore con luce di stop montata in alto.
138 10A Solenoide di apertura del portellone posteriore.
139 5A Caricabatterie intelligente USB 3.
146 15A Modulo di controllo dell’energia della batteria.
159 5A Convertitore corrente continua/corrente continua.
160 10A Connettore datalink intelligente.
168 15A Modulo di controllo dell’energia della batteria.
Avvisatore acustico pedonale.
169 20A Pompa del liquido di raffreddamento.
170 20A Pompa di raffreddamento della batteria ad alta tensione.
181 5A Modulo di controllo dei fari.
190 5A Non utilizzato (di riserva).
202 60A Modulo di controllo della carrozzeria.
210 30A Modulo di controllo della carrozzeria.
