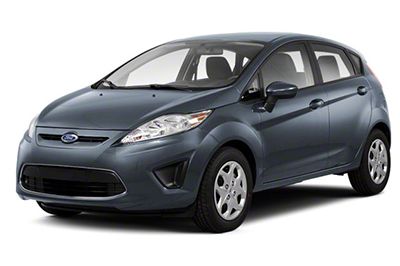

In questo articolo consideriamo la sesta generazione Ford Fiesta prima di un restyling, prodotta dal 2009 al 2013. Qui troverai i diagrammi della scatola dei fusibili della Ford Fiesta 2011, 2012 e 2013 , ottieni informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto, e scoprire l’assegnazione di ciascun fusibile (disposizione dei fusibili) e relè.
Disposizione dei fusibili Ford Fiesta 2011-2013
Il fusibile per l’accendisigari (presa di corrente) della Ford Fiesta è il fusibile F33 nella scatola dei fusibili del cruscotto.
Posizione della scatola dei fusibili
Abitacolo
Il pannello dei fusibili si trova dietro il vano portaoggetti.
Aprire il vano portaoggetti, premere i lati verso l’interno e ruotare il vano portaoggetti verso il basso.
Vano motore
La scatola di distribuzione elettrica si trova nel vano motore.
Schemi della scatola dei fusibili
Inserzioni pubblicitarie
2011
Abitacolo
Allocazione dei fusibili nell’abitacolo (2011)
| No. | Amperaggio | Circuiti protetti |
|---|---|---|
| F1 | 15A | Commutatore di avviamento, Relè di avviamento Keyless Entry, Relè Keyless Entry accessorio |
| F2 | 10A | Specchietto retrovisore elettronico, frizione A/C, pannello fusibili vano motore |
| F3 | 7.5A | Strumentazione |
| F4 | 7.5A | Indicatore di disattivazione dell’airbag del passeggero, sistema di classificazione degli occupanti |
| F5 | 15A | Connettore diagnostico |
| F6 | 10A | Luce di retromarcia |
| F7 | 7.5A | Display del quadro strumenti, antenna di accesso intelligente (AI), comandi del clima manuali |
| F8 | – | Non usato |
| F9 | 20A | Modulo veicolo senza chiave |
| F10 | 15A | Radio, modulo SYNC® |
| F11 | 20A | Tergicristalli anteriori, Modulo di controllo carrozzeria (BCM) |
| F12 | 20A | Sistema di monitoraggio della pressione dei pneumatici (TPMS) |
| F13 | 15A | Tergicristallo posteriore, BCM |
| F14 | 20A | Modulo AI |
| F15 | 15A | Pompa lavavetri |
| FA 16 | 15A | Modulo GPS (Global Positioning System) |
| F17 | 7.5A | Relè sedile riscaldato |
| F18 | 10A | Luci di stop, indicatori di direzione |
| F19 | 7.5A | Radio, Quadro strumenti |
| F20 | 10A | Modulo airbag |
| F21 | 10A | BCM, aria condizionata, ricetrasmettitore antifurto passivo, modulo servosterzo elettronico, quadro strumenti, pannello fusibili vano motore |
| F22 | 7.5A | Sensore di posizione del pedale dell’acceleratore, modulo di controllo del gruppo propulsore (PCM), cambio, sistema di frenatura antibloccaggio (ABS) Potenza di accensione |
| F23 | 10A | Alimentazione accensione centralina cambio, alimentazione accensione TPMS |
| F24 | 7.5A | Luce di cortesia anteriore, interruttore per tetto lunare |
| F25 | 7.5A | Specchietti esterni |
| F26 | 7.5A | TPMS |
| F27 | – | Non usato |
| F28 | – | Non usato |
| F29 | – | Non usato |
| F30 | – | Non usato |
| F31 | 30A | Interruttori alzacristalli elettrici e conducente posteriore Driver |
| F32 | 20A | Relè salva batteria quadro fusibili abitacolo |
| F33 | 20A | Punti vendita |
| F34 | 30A | Interruttori alzacristalli elettrici conducente e passeggero |
| F35 | 20A | Tetto lunare |
| F36 | – | Non usato |
| R1 | – | Relè di accensione |
| R2 | – | Relè freno posteriore sinistro / indicatore luminoso |
| R3 | – | Relè freno posteriore destro / indicatore di direzione |
| R4 | – | Relè sedile riscaldato conducente |
| R5 | – | Relè sedile riscaldato passeggero |
| R6 | – | Modulo IA – relè accessorio |
| R7 | – | Modulo IA – relè di accensione |
| R8 | – | Relè salva batteria |
| R9 | – | Relè accessori di ritardo |
Vano motore
Inserzioni pubblicitarie
Allocazione dei fusibili nella scatola di distribuzione elettrica (2011)
| No. | Amperaggio | Circuiti protetti |
|---|---|---|
| F1 | 40A* | Pompa sistema antibloccaggio (ABS) |
| F2 | 50A* | Modulo di controllo della trasmissione (TCM) |
| F3 | 40A* | Relè ventola raffreddamento motore |
| F4 | 40A* | Relè ventola riscaldamento, Comandi aria condizionata |
| F5 | 60A* | Tabella fusibili abitacolo |
| F6 | 30A* | Modulo di controllo del corpo (BCM) – Serrature delle porte |
| F7 | 60A* | Tabella fusibili abitacolo |
| F8 | 30A* | Pompa di benzina |
| F9 | 20A* | Vanne de modulo ABS |
| F10 | – | Non usato |
| F11 | 30A* | Relè inibitore avviamento, motorino di avviamento |
| F12 | 10A** | Faro sinistro (abbagliante) |
| F13 | 10A** | Faro destro (abbagliante) |
| F14 | 10A** | Faro sinistro (anabbagliante) |
| F15 | 10A** | Faro destro (anabbagliante) |
| FA 16 | 15A** | Relè frizione A / C, sensore di flusso d’aria di massa (MAF), modulo di controllo powertrain (PCM), iniettori di carburante, sensore di velocità del veicolo (VSS), fasatura variabile dell’albero a camme, spurgo della cartuccia |
| F17 | 15A** | Sensore ossigeno gas di scarico riscaldato, sensore modulo catalitico |
| F18 | 15A** | Bobina di accensione |
| F19 | – | Non usato |
| F20 | 10A** | Non utilizzato (ricambio) |
| F21 | – | Non usato |
| F22 | 15 A** | BCM – illuminazione per esterni |
| F23 | 7,5A** | Relè anabbaglianti |
| F24 | 15 A** | BCM – indicatori |
| F25 | 15 A** | Relè anabbaglianti, luci diurne |
| F26 | 7,5A** | Interruttore specchietto elettrico, interruttore finestrino del conducente |
| F27 | 7,5A** | TCM, PCM, rilevamento perdite di vuoto naturale |
| F28 | 15 A** | Non utilizzato (ricambio) |
| F29 | 10 A** | Solenoide frizione e relè A/C |
| F30 | 30A** | Non utilizzato (ricambio) |
| F31 | 20A** | Relè anabbaglianti |
| F32 | 20A** | BCM – risparmio batteria, clacson |
| F33 | 30A** | BCM – lunotto sbrinatore |
| F34 | – | Non usato |
| F35 | – | Non usato |
| F36 | – | Non usato |
| F37 | – | Non usato |
| F38 | – | Non usato |
| F39 | – | Non usato |
| F40 | – | Non usato |
| R1 | – | Non usato |
| R2 | – | Non usato |
| R3 | – | Non usato |
| R4 | – | Relè abbaglianti |
| R5 | – | Relè PCM |
| R6 | – | Luce di marcia diurna |
| R7 | – | Relè ventola raffreddamento motore |
| R8 | – | Relè inibitore avviamento |
| R9 | – | Relè frizione aria condizionata |
| R10 | – | Relè luce di retromarcia |
| R11 | – | Relè pacco bobine |
| R12 | – | Relè anabbaglianti |
| R13 | – | Relè ventola riscaldamento |
| * Fusibili a cartuccia ** Mini fusibili |
2012
Inserzioni pubblicitarie
Abitacolo
Allocazione dei fusibili nell’abitacolo (2012)
| No. | Amperaggio | Circuiti protetti |
|---|---|---|
| F1 | 15A | Commutatore di avviamento, Relè di avviamento Keyless Entry, Relè Keyless Entry accessorio |
| F2 | 10A | Specchietto retrovisore elettronico, frizione A/C, pannello fusibili vano motore |
| F3 | 7.5A | Strumentazione |
| F4 | 7.5A | Indicatore di disattivazione dell’airbag del passeggero, sistema di classificazione degli occupanti |
| F5 | 15A | Connettore diagnostico |
| F6 | 10A | Luce di retromarcia |
| F7 | 7.5A | Display del quadro strumenti, antenna di accesso intelligente (AI), comandi del clima manuali |
| F8 | 7.5A | Luce di cortesia anteriore, interruttore per tetto lunare |
| F9 | 20A | Modulo veicolo senza chiave |
| F10 | 15A | Radio, modulo SYNC®, modulo GPS (Global Positioning System) |
| F11 | 20A | Tergicristalli anteriori, Modulo di controllo carrozzeria (BCM) |
| F12 | 20A | Sistema di monitoraggio della pressione dei pneumatici (TPMS) |
| F13 | 15A | Tergicristallo posteriore, BCM |
| F14 | 20A | Modulo AI |
| F15 | 15A | Interruttore tergicristallo |
| FA 16 | 7.5A | Interruttore specchietto elettrico, interruttore finestrino del conducente |
| F17 | 7.5A | Sedili riscaldati (prima costruzione) |
| F17 | 15A | Sedili riscaldati (ultima versione) |
| F18 | 10A | Luci di stop, indicatori di direzione |
| F19 | 7.5A | Strumentazione |
| F20 | 10A | Modulo airbag |
| F21 | 10A | BCM, aria condizionata, ricetrasmettitore antifurto passivo, modulo servosterzo elettronico, quadro strumenti, pannello fusibili vano motore |
| F22 | 7.5A | Sensore di posizione del pedale dell’acceleratore, modulo di controllo del gruppo propulsore (PCM), cambio, sistema di frenatura antibloccaggio (ABS) Potenza di accensione |
| F23 | 10A | Alimentazione accensione centralina cambio, alimentazione accensione TPMS |
| F24 | – | Non usato |
| F25 | 7.5A | Specchietti esterni |
| F26 | 7.5A | TPMS |
| F27 | – | Non usato |
| F28 | – | Non usato |
| F29 | – | Non usato |
| F30 | – | Non usato |
| F31 | 30A | Interruttori alzacristalli elettrici e conducente posteriore Driver |
| F32 | 20A | Relè salva batteria quadro fusibili abitacolo |
| F33 | 20A | Punti vendita |
| F34 | 30A | Interruttori alzacristalli elettrici conducente e passeggero |
| F35 | 20A | Tetto lunare |
| F36 | – | Non usato |
| R1 | – | Relè di accensione |
| R2 | – | Relè freno posteriore sinistro / indicatore luminoso |
| R3 | – | Relè freno posteriore destro / indicatore di direzione |
| R4 | – | Relè sedile riscaldato conducente |
| R5 | – | Relè sedile riscaldato passeggero |
| R6 | – | Modulo IA – relè accessorio |
| R7 | – | Modulo IA – relè di accensione |
| R8 | – | Relè salva batteria, Prese di alimentazione posteriori |
| R9 | – | Non usato |
Vano motore
Inserzioni pubblicitarie
Allocazione dei fusibili nella scatola di distribuzione elettrica (2012)
| No. | Amperaggio | Circuiti protetti |
|---|---|---|
| F1 | 40A* | Pompa sistema antibloccaggio (ABS) |
| F2 | 50A* | Modulo di controllo della trasmissione (TCM) |
| F3 | 40A* | Motore e relè della ventola di raffreddamento del motore |
| F4 | 40A* | Motore e relè del ventilatore del riscaldatore |
| F5 | 60A* | Tabella fusibili abitacolo |
| F6 | 30A* | Modulo di controllo del corpo (BCM) – Serrature delle porte |
| F7 | 60A* | Tabella fusibili abitacolo |
| F8 | 40A* | Modulo di controllo del gruppo propulsore (PCM), scatola di distribuzione dell’alimentazione |
| F9 | 20A* | Vanne de modulo ABS |
| F10 | 30A* | Relè inibitore avviamento, motorino di avviamento |
| F11 | 30A* | Relè pompa benzina elettronica, Serbatoio carburante, Bobina di accensione |
| F12 | – | Non usato |
| F13 | – | Non usato |
| F14 | – | Non usato |
| F15 | – | Non usato |
| FA 16 | – | Non usato |
| F17 | 20A** | Relè abbaglianti |
| F18 | – | Non usato |
| F19 | 20A** | Relè anabbaglianti |
| F20 | 15A** | Sensore ossigeno gas di scarico riscaldato, sensore modulo catalitico |
| F21 | 7,5A** | Controllo relè bobina anabbaglianti e abbaglianti |
| F22 | 15A** | Sensore di flusso d’aria di massa (MAF), modulo di controllo del gruppo propulsore (PCM), iniettori di carburante, sensore di velocità del veicolo (VSS), fasatura variabile dell’albero a camme, spurgo del contenitore |
| F23 | 15A** | Luci accese tutto il giorno |
| F24 | – | Non usato |
| F25 | 15A** | BCM – illuminazione per esterni |
| F26 | 20A** | BCM – risparmio batteria, clacson |
| F27 | – | Non usato |
| F28 | 15A** | BCM – indicatori |
| F29 | – | Non usato |
| F30 | 10A** | Solenoide frizione e relè A/C |
| F31 | – | Non usato |
| F32 | 7,5A** | MTC, PCM |
| F33 | 15A** | Bobina di accensione |
| F34 | 30A** | BCM – lunotto sbrinatore |
| F35 | 10A** | Faro sinistro (anabbagliante) |
| F36 | 10A** | Faro destro (anabbagliante) |
| F37 | 10A** | Faro sinistro (abbagliante) |
| F38 | 10A** | Faro destro (abbagliante) |
| F39 | 2A** | Rilevamento naturale delle perdite di vuoto |
| F40 | – | Non usato |
| F41 | – | Non usato |
| F42 | – | Non usato |
| F43 | – | Non usato |
| F44 | – | Non usato |
| F45 | – | Non usato |
| F46 | – | Non usato |
| R1 | – | Non usato |
| R2 | – | Non usato |
| R3 | – | Relè PCM |
| R4 | – | Relè ventola riscaldamento |
| R5 | – | Relè ventola raffreddamento motore |
| R6 | – | Relè frizione aria condizionata |
| R7 | – | Non usato |
| R8 | – | Luce di marcia diurna |
| R9 | – | Relè inibitore avviamento |
| R10 | – | Relè abbaglianti |
| R11 | – | Relè anabbaglianti |
| R12 | – | Relè luce di retromarcia |
| R13 | – | Non usato |
| R14 | – | Non usato |
| R15 | – | Non usato |
| * Fusibili a cartuccia ** Mini fusibili |
2013
Inserzioni pubblicitarie
Abitacolo
Allocazione dei fusibili nell’abitacolo (2013)
| No. | Amperaggio | Componenti protetti |
|---|---|---|
| F1 | 15A | Commutatore di accensione, accensione senza chiave e relè accessorio |
| F2 | 10A | Specchietto retrovisore elettronico, Frizione A/C, Pannello fusibili vano motore |
| F3 | 7.5A | Strumentazione |
| F4 | 7.5A | Indicatore di disattivazione dell’airbag del passeggero, sistema di classificazione degli occupanti |
| F5 | 15A | Connettore diagnostico |
| F6 | 10A | Luce di retromarcia |
| F7 | 7.5A | Schermo del cruscotto, Antenna Smart Access, Aria condizionata manuale |
| F8 | 7.5A | Soffitto anteriore, tetto apribile |
| F9 | 20A | Modulo veicolo senza chiave |
| F10 | 15A | Radio, modulo SYNC®, modulo Global Positioning System |
| F11 | 20A | Modulo di controllo del corpo – tergicristalli anteriori |
| F12 | 20A | Sistema di monitoraggio della pressione dei pneumatici |
| F13 | 15A | Modulo di controllo carrozzeria – tergilunotto |
| F14 | 20A | Modulo di accesso intelligente |
| F15 | 15A | Interruttore tergicristallo |
| FA 16 | 7.5A | Interruttore specchietto elettrico, interruttore finestrino del conducente |
| F17 | 15A | Sedili riscaldati |
| F18 | 10A | Luci di stop, indicatori di direzione |
| F19 | 7.5A | Strumentazione |
| F20 | 10A | Modulo airbag |
| F21 | 10A | Modulo di controllo carrozzeria – interruttore di accensione, Aria condizionata, Ricetrasmettitore sistema antifurto passivo, Modulo servosterzo elettronico, Quadro strumenti, Pannello fusibili vano motore |
| F22 | 7.5A | Sensore di posizione del pedale dell’acceleratore, modulo di controllo powertrain, leva del cambio, alimentazione dell’accensione del sistema antibloccaggio dei freni |
| F23 | 10A | Alimentazione dell’accensione della centralina di trasmissione, Alimentazione dell’accensione del sistema di monitoraggio della pressione dei pneumatici |
| F24 | – | Non usato |
| F25 | 7.5A | Specchietti esterni |
| F26 | 7.5A | Sistema di monitoraggio della pressione dei pneumatici |
| F27 | – | Non usato |
| F28 | – | Non usato |
| F29 | – | Non usato |
| F30 | – | Non usato |
| F31 | 30A | Interruttori alzacristalli posteriori |
| F32 | 20A | Relè salva batteria quadro fusibili abitacolo |
| F33 | 20A | Punti vendita |
| F34 | 30A | Interruttori alzacristalli anteriori |
| F35 | 20A | tetto apribile |
| F36 | – | Non usato |
| R1 | – | Relè di accensione |
| R2 | – | Relè luce freno/freno posteriore sinistro (solo 4 porte) |
| R3 | – | Relè freno/freno posteriore destro (solo 4 porte) |
| R4 | – | Relè sedile riscaldato conducente |
| R5 | – | Relè sedile riscaldato passeggero |
| R6 | – | Modulo di accesso intelligente – Relè accessori |
| R7 | – | Modulo di accesso intelligente – Relè di accensione |
| R8 | – | Relè salva batteria, prese di alimentazione posteriori |
| R9 | – | Non usato |
Vano motore
Inserzioni pubblicitarie
Assegnazione dei fusibili nella scatola di distribuzione elettrica (2013)
| No. | Amperaggio | Componenti protetti |
|---|---|---|
| F1 | 40A* | Pompa del sistema antibloccaggio dei freni |
| F2 | 50A* | Modulo di controllo della trasmissione |
| F3 | 40A* | Motore e relè della ventola di raffreddamento del motore |
| F4 | 40A* | Motore e relè del ventilatore del riscaldatore |
| F5 | 60A* | Tabella fusibili abitacolo |
| F6 | 30A* | Modulo di controllo del corpo – serrature delle porte |
| F7 | 60A* | Tabella fusibili abitacolo (relè di accensione) |
| F8 | 40A* | Modulo di controllo del gruppo propulsore, scatola di distribuzione dell’alimentazione |
| F9 | 20A* | Valvola del modulo del sistema di frenatura antibloccaggio |
| F10 | 30A* | Relè inibitore avviamento, motorino di avviamento |
| F11 | 30A* | Relè pompa benzina elettronica, Serbatoio carburante, Bobina di accensione |
| F12 | – | Non usato |
| F13 | – | Non usato |
| F14 | – | Non usato |
| F15 | – | Non usato |
| FA 16 | – | Non usato |
| F17 | 20 A** | Relè abbaglianti |
| F18 | – | Non usato |
| F19 | 20 A** | Relè anabbaglianti |
| F20 | 15A** | Sensore ossigeno gas di scarico riscaldato, sensore modulo catalitico |
| F21 | 7 5 A** | Controllo relè bobina anabbaglianti e abbaglianti |
| F22 | 15 A** | Sensore del flusso d’aria di massa, modulo di controllo del gruppo propulsore, iniettori di carburante, sensore di velocità del veicolo, fasatura variabile dell’albero a camme, spurgo del contenitore |
| F23 | 15A** | Luci accese tutto il giorno |
| F24 | – | Non usato |
| F25 | 15 A** | Modulo di controllo del corpo – illuminazione esterna |
| F26 | 20A** | Modulo di controllo del corpo – risparmio batteria, clacson |
| F27 | – | Non usato |
| F28 | 15 A** | Modulo di controllo del corpo – indicatori |
| F29 | – | Non usato |
| F30 | 10A** | Solenoide frizione e relè A/C |
| F31 | – | Non usato |
| F32 | 7,5A** | Modulo di controllo della trasmissione, modulo di controllo powertrain |
| F33 | 15A** | Bobina di accensione |
| F34 | 30A** | Modulo di controllo della carrozzeria – sbrinatore lunotto |
| F35 | 10A** | Faro sinistro (anabbagliante) |
| F36 | 10A** | Faro destro (anabbagliante) |
| F37 | 10A** | Faro sinistro (abbagliante) |
| F38 | 10A** | Faro destro (abbagliante) |
| F39 | 2A** | Rilevamento naturale delle perdite di vuoto |
| F40 | – | Non usato |
| F41 | – | Non usato |
| F42 | – | Non usato |
| F43 | – | Non usato |
| F44 | – | Non usato |
| F45 | – | Non usato |
| F46 | – | Non usato |
| R1 | – | Non usato |
| R2 | – | Non usato |
| R3 | – | Relè del modulo di controllo del gruppo propulsore |
| R4 | – | Relè ventola riscaldamento |
| R5 | – | Relè ventola raffreddamento motore |
| R6 | – | Relè frizione aria condizionata |
| R7 | – | Non usato |
| R8 | – | Luce di marcia diurna |
| R9 | – | Relè inibitore avviamento |
| R10 | – | Relè abbaglianti |
| R11 | – | Relè anabbaglianti |
| R12 | – | Relè luci di retromarcia (solo cambio automatico) |
| R13 | – | Relè pacco bobine (solo Messico) |
| R14 | – | Non usato |
| R15 | – | Non usato |
| * Fusibili a cartuccia ** Mini fusibili |
