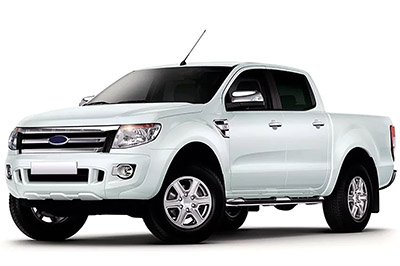

In questo articolo troverai gli schemi della scatola dei fusibili Ford Ranger 2012, 2013, 2014 e 2015 , ottenere informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e conoscere l’assegnazione di ciascun fusibile (disposizione dei fusibili) e relè.
Disposizione dei fusibili Ford Ranger 2012-2015
I fusibili dell’accendisigari (presa di alimentazione) del Ford Ranger sono i fusibili # 20 (accendisigari), # 24 (presa di alimentazione ausiliaria (console anteriore)), # 31 (presa di alimentazione ausiliaria (console posteriore)) e # 46 (alimentazione ausiliaria presa elettrica) (console a pavimento)) nella scatola dei fusibili del vano motore.
Scatola dei fusibili dell’abitacolo
Posizione della scatola dei fusibili
Si trova dietro la copertura del cruscotto.
Schema della scatola dei fusibili
Inserzioni pubblicitarie
Assegnazione dei fusibili nell’abitacolo
| No. | Ampere | Circuiti protetti |
|---|---|---|
| 56 | venti | Pompa di benzina |
| 57 | – | Non usato |
| 58 | – | Non usato |
| 59 | cinque | Sistema antifurto passivo (PATS) |
| 60 | dieci | Luce interna, pacchetto interruttori porta conducente, luci d’atmosfera, luci pozzanghera, cambio automatico, lampada da terra |
| 61 | – | Non usato |
| 62 | cinque | Modulo sensore pioggia |
| 63 | cinque | Tachigrafo / Non utilizzato |
| 64 | – | Non usato |
| 65 | – | Non usato |
| 66 | venti | Serratura della porta del conducente, doppia chiusura centralizzata |
| 67 | cinque | Interruttore luce freno |
| 68 | – | Non usato |
| 69 | cinque | Quadro strumenti, modulo di controllo integrato (ICP), modulo di tracciamento e blocco |
| 70 | venti | Chiusura centralizzata |
| 71 | cinque | Condizionatore |
| 72 | 7.5 | Sirena d’allarme |
| 73 | cinque | Diagnostica di bordo II |
| 74 | venti | Raggio principale |
| 75 | quindici | Fendinebbia anteriori |
| 76 | dieci | Luce di retromarcia, specchio |
| 77 | venti | Pompa lavavetri |
| 78 | cinque | Interruttore di accensione |
| 79 | quindici | Radio, schermo multifunzione |
| 80 | venti | Display multifunzione, Hi audio, modulo chiusura valvola freno (BVC) |
| 81 | cinque | Rilevatore di movimento per interni |
| 82 | venti | Massa pompa lavacristallo |
| 83 | venti | Chiusura centralizzata a terra |
| 84 | venti | Sblocco porta conducente, doppia chiusura centralizzata a massa |
| 85 | 7.5 | Quadro strumenti, modulo di assistenza al parcheggio, telecamera di retromarcia, aria condizionata manuale, specchietto retrovisore, modulo di localizzazione e blocco |
| 86 | dieci | Sistema di ritenuta, indicatore disattivazione airbag passeggero |
| 87 | cinque | Tachigrafo |
| 88 | – | Non usato |
| 89 | – | Non usato |
Scatola dei fusibili del vano motore
Posizione della scatola dei fusibili
Schema della scatola dei fusibili
Inserzioni pubblicitarie
Assegnazione di fusibili e relè nel vano motore
| No. | Ampere | Circuiti protetti |
|---|---|---|
| uno | 60 | Alimentazione scatola fusibili abitacolo (batteria) |
| 2 | 60 | Alimentazione scatola fusibili abitacolo (batteria) |
| 3 (essenza) | cinquanta | Ventola di raffreddamento del motore |
| 3 (diesel) | 60 | Modulo di controllo candelette |
| quattro | 40 | modulo ABS |
| cinque | trenta | Alzacristalli elettrici (anteriori e posteriori) |
| 6 | 25 | Motore a quattro ruote motrici (4WD) terra |
| 7 | – | Non usato |
| otto | – | Non usato |
| nove | venti | Sedile elettrico |
| dieci | 25 | Alzacristalli elettrici (anteriori) |
| undici | trenta | Motore del ventilatore |
| 12 | 25 | Potenza del motore a quattro ruote motrici (4WD) |
| 13 | venti | Solenoide di avviamento |
| quattordici | venti | Finestra posteriore riscaldata |
| 15 (essenza) | dieci | Pompa carburante flessibile |
| 15 (diesel) | quindici | Candela ad incandescenza del vaporizzatore |
| sedici | dieci | Frizione aria condizionata |
| 17 | 25 | Alzacristalli elettrici (anteriori) |
| diciotto | 25 | Motorino del tergicristallo |
| diciannove | 25 | Massa motore tergicristallo |
| venti | venti | Accendino |
| 21 | quindici | clacson |
| 22 | quindici | Iniettori di carburante o valvola flex-fuel |
| 23 | dieci | Solenoide bloccaggio differenziale |
| 24 | venti | Presa di alimentazione ausiliaria (console anteriore) |
| 25 | quindici | Bobine di accensione, sensore di temperatura e flusso d’aria di massa, modulo candelette, valvola di controllo del vuoto (VCV), valvola di controllo del vuoto elettronica (EVRV) |
| 26 | 7.5 | Modulo di controllo elettronico (ECM) |
| 27 | dieci | Modulo di controllo della trasmissione (TCM) |
| 28 | dieci | Ossigeno del gas di scarico riscaldato, sensore di ossigeno del gas di scarico riscaldato universale, bobine del relè |
| 29 | quindici | Modulo di controllo elettronico (ECM) |
| trenta | quindici | Sensore di monitoraggio della batteria |
| 31 | venti | Presa di alimentazione ausiliaria (console posteriore) |
| 32 | cinque | Pressostato A/C |
| 33 | dieci | Modulo di controllo della trasmissione (TCM) |
| 34 | cinque | Riscaldatore PTC (se applicabile) / Modulo caposquadra / Ricambio |
| 35 | venti | Alimentazione scatola fusibili abitacolo (accensione) |
| 36 | cinque | modulo ABS |
| 37 | dieci | Livellamento fari |
| 38 | venti | Sedile riscaldato |
| 39 | dieci | Specchi di potenza |
| 40 | dieci | Pompa a spruzzo / Non utilizzato |
| 41 | dieci | Specchi riscaldati |
| 42 | dieci | Sirena d’allarme |
| 43 | trenta | Parabrezza riscaldato (a destra) |
| 44 | trenta | Parabrezza riscaldato (a sinistra) |
| 45 | 25 | modulo ABS |
| 46 | venti | Presa di alimentazione ausiliaria (console a pavimento) |
| 47 | 40 | Modulo di traino |
| 48 | – | Non usato |
| 49 | – | Non usato |
| cinquanta | cinque | Relè di accensione, bobine relè |
| 51 (solo Brasile) | trenta | Alzacristalli elettrici (posteriori) |
| 51 | venti | Traino rimorchio (alimentazione a batteria 12 o 13 pin, tensione continua) |
| Passaggio | ||
| R1 | Blocco tasti | |
| R2 | Tergicristallo acceso o spento | |
| R3 | clacson | |
| R4 | frizione dell’aria condizionata | |
| R5 | Blocco differenziale | |
| R6 | Wper Hi o Lo | |
| R7 | Ventola di raffreddamento del motore bassa | |
| R8 | Ventola di raffreddamento del motore alta | |
| R9 | Pompa carburante flessibile, candeletta vaporizzatore | |
| R10 | Finestra posteriore riscaldata | |
| R11 | Parabrezza riscaldato | |
| R12 | Non usato | |
| R13 | Mantenimento dell’alimentazione al modulo di controllo elettronico (ECM) | |
| R14 | Accensione | |
| R15 | Motore 4WD 2 (senso orario) | |
| R16 | Motore 4WD 1 (senso antiorario) | |
| R17 | Motore 4WD | |
| R18 | Corno di sicurezza Safety | |
| R19 | Antipasto | |
| R20 | Non usato | |
| R21 | Non usato | |
| R22 | Non usato | |
| R23 | Non usato | |
| R24 | Non usato | |
| R25 | Non usato | |
| R26 | Motore del ventilatore | |
| R27 | Sedile elettrico |
Inserzioni pubblicitarie
Scatola fusibili ausiliaria (se applicabile)
Posizione della scatola dei fusibili
Rilasciare i fermi e rimuovere il coperchio.
Schema della scatola dei fusibili
Assegnazione di fusibili e relè nella scatola dei fusibili ausiliari
| No. | Amperaggio | Componenti protetti |
|---|---|---|
| uno | 25 | Luce di guida |
| 2 | quindici | Luce di posizione |
| 3 | dieci | faro LED |
| quattro | quindici | Luci di lavoro |
| cinque | venti | di ricambio |
| 6 | venti | Presa della corrente |
| 7 | quindici | Luce di retromarcia |
| otto | quindici | Indicatori di direzione, luce freno |
| nove | cinque | Capo |
| dieci | cinque | Disattivare il fusibile (isolatore di massa) |
| undici | – | Non usato |
| 12 | – | Non usato |
| Passaggio | ||
| R1 | Luci di lavoro | |
| R2 | faro LED | |
| R3 | di ricambio | |
| R4 | Luce di posizione | |
| R5 | Indicatore di direzione (sinistra) | |
| R6 | Indicatore di direzione (a destra) | |
| R7 | Luce del freno | |
| R8 | Non usato | |
| R9 | Non usato |
