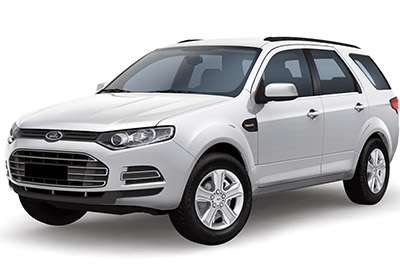

Il crossover di medie dimensioni Ford Territory (SZ) è stato prodotto dal 2011 al 2016. In questo articolo troverai gli schemi delle scatole dei fusibili del Ford Territory 2011, 2012, 2013, 2014, 2015 e 2016 , ottieni informazioni sulla posizione del pannelli dei fusibili all’interno dell’auto e scoprire l’assegnazione di ciascun fusibile (disposizione dei fusibili) e relè.
Disposizione dei fusibili Ford Territory 2011-2016
I fusibili dell’accendisigari (presa di corrente) nel territorio Ford sono i fusibili # 13 e # 15 nella scatola dei fusibili del cruscotto.
Scatola dei fusibili dell’abitacolo
Posizione della scatola dei fusibili
Si trova dietro il pannello laterale del conducente.
Schema della scatola dei fusibili
Inserzioni pubblicitarie
Assegnazione di fusibili e relè nell’abitacolo
| No. | Amplificatori | Colore | Circuiti protetti | cono |
|---|---|---|---|---|
| uno | dieci | rosso | Interruttore indicatore | Accensione |
| 2 | quindici | Blu | Driver della bobina (motore a benzina) | Accensione |
| 3 | 7.5 | Marrone | Airbag | Accensione |
| quattro | quindici | Blu | Luci di retromarcia, Assistenza al parcheggio | Accensione |
| cinque | dieci | rosso | ABS/ASN | Accensione |
| 6 | cinque | abbronzante | IL SUO | Accensione |
| 7 | quindici | Blu | Luci di stop, (PCM) | Accensione |
| otto | dieci | rosso | AEPA | Accensione |
| nove | quindici | Blu | Trasmissione, AWD (motore diesel) | Accensione |
| dieci | venti | Giallo | Pompa lavacristallo, tergicristallo | Accessorio |
| undici | quindici | Blu | Tergicristallo posteriore | Accessorio |
| 12 | – | – | Non usato | – |
| 13 | venti | Giallo | Presa di corrente 2 | Accessorio |
| quattordici | dieci | rosso | Cellulare | Accessorio |
| quindici | venti | Giallo | Presa di corrente 1 | Accessorio |
| sedici | venti | Giallo | Amplificatore | Batteria |
| 17 | quindici | Blu | Luci lampeggianti/di emergenza | Batteria |
| diciotto | venti | Giallo | Trasmissione,, AWD (motore diesel) | Batteria |
| diciannove | 7.5 | Marrone | Specchietti elettrici, relè sbrinatore posteriore, specchietto elettrocromatico | Accessorio |
| venti | dieci | rosso | Modulo di controllo carrozzeria (BEM), Centro di controllo interno | Accessorio |
| 21 | 7.5 | Marrone | Cellulare / DVD | Batteria |
| 22 | venti | Giallo | Serrature per porte | Batteria |
| 23 | quindici | Blu | Luci di posizione posteriori/parcheggio, gruppo, centro di controllo interno (fusibile DVD 41) (se applicabile) | Batteria – Relè di coda |
| 24 | cinque | abbronzante | Modulo di controllo del corpo (BEM) / SDLC | Batteria |
| 25 | quindici | Blu | Illuminazione interna, antenna, sensore solare, cambio (sport sequenziale), connettore diagnostico, DVD, sensore pioggia | Batteria / Risparmio batteria |
| 26 | trenta | verde | trailer | Batteria |
| 27 | dieci | rosso | IL SUO | Batteria |
| 28 | quindici | Blu | Centro di controllo interno, display | Batteria |
| 29 | dieci | rosso | Quadro strumenti, modulo di controllo carrozzeria (BEM), | Accensione |
| trenta | quindici | Blu | Iniettori (motore a benzina) | Accensione |
| 31 | trenta | Rosa | Alzacristalli elettrici anteriori | Batteria, relè finestra commutato BCM / BEM |
| 32 | trenta | Rosa | Alzacristalli elettrici posteriori | |
| 33 | trenta | Rosa | Sedili elettrici | Batteria |
| 34 | – | – | Non usato | – |
| 35 | – | – | Non usato | – |
| 36 | – | – | Non usato | – |
| 37 | – | – | Non usato | – |
| 38 | – | – | Non usato | – |
| 39 | – | – | Non usato | – |
| Fusibili aggiuntivi (situati accanto al lettore DVD) | ||||
| 40 | 10/5 | Rosso / Tan | DVD (ingresso accessorio), (ingresso lampada) | Risparmio batteria |
| 41 | cinque | abbronzante | DVD (livello di luce) | Interruttore della luce |
| Passaggio | ||||
| R1 | – | bianca | Accensione | Accensione |
| R2 | – | bianca | Alzacristalli elettrici | Commutazione BCM/BEM |
| R3 | – | bianca | Accessorio | Accessorio |
| R4 | – | Nero | Luci posteriori | Interruttore della luce |
Inserzioni pubblicitarie
Scatola dei fusibili del vano motore
Posizione della scatola dei fusibili
Schema della scatola dei fusibili
Essenza
diesel
Inserzioni pubblicitarie
Assegnazione di fusibili e relè nel vano motore
| No. | Amplificatori | Colore | Circuiti protetti |
|---|---|---|---|
| F1 | 200 | Fusibile integrato nero | Principale |
| F2 | cinquanta | Fusibile integrato nero | Batte 1 |
| F3 | cinquanta | Fusibile integrato nero | Batte 2 |
| F4 | 40 | Fusibile integrato nero | Ingresso |
| F5 | cinquanta | Fusibile integrato nero | ita |
| F6 | 60 | Fusibile integrato nero | Accensione |
| F7 | 40 | Fusibile integrato nero | Retroilluminazione (disappannamento) |
| F8 | 60 | Fusibile giallo-midi | Candele ad incandescenza 1 (Diesel) |
| F9 | trenta | Fusibile arancione-midi | Candele ad incandescenza 2 (Diesel) |
| F10 | 80 | Fusibile bianco-midi | Ventola di raffreddamento (Diesel) |
| F11 | 100 | Fusibile blu-midi | Servosterzo elettrico (EPAS) |
| F12 | trenta | verde | Benzina: Spurgo cartuccia CEE (PCM), IMCC, VCT, Bobina relè carburante diesel: VPWR1 (bobina relè carburante / WAC, ECM) |
| F13 | 20/15 | Giallo / blu | Essenza : Hego (20A) Diesel : VPWR2 (MAF) (15A) |
| F14 | quindici | Blu | VPWR3 (PCV, VCV) (Diesel) |
| F15 | quindici | Blu | Compressore aria condizionata |
| FA 16 | cinque | abbronzante | PAC CEE (PCM/ECM) |
| F17 | 25 | Naturale | Tergicristalli anteriori |
| F18 | – | – | – |
| diciotto | trenta | Rosa | Candelette 3 (Diesel) |
| F19 | 25 | Naturale | Uscita relè fari bassa ai fusibili F29 L e F28 R |
| diciannove | trenta | Rosa | Candele ad incandescenza 4 (Diesel) |
| F20 | dieci | rosso | Gruppo |
| F21 | quindici | Blu | clacson |
| F22 | trenta | verde | Carburante |
| F23 | venti | Giallo | Fendinebbia |
| F24 | venti | Giallo | Interruttore di accensione |
| F25 | venti | Giallo | Faro-In alto a destra |
| F26 | venti | Giallo | Faro-Haut-Gauche |
| F27 | quindici | Blu | VPWR4 (Sensore acqua nel carburante, bobina relè candelette) (Diesel) |
| F28 | quindici | Blu | Faro in basso a destra (lampada del proiettore) |
| F29 | quindici | Blu | Faro in basso a sinistra (lampada del proiettore) |
| F30 | 40 | verde | Ventola 1 (benzina) |
| F31 | trenta | Rosa | Batte 3 |
| F32 | 40 | verde | Ventilatore Ventilatore-Controllo del clima |
| F33 | trenta | Rosa | ABS2 DSC2 (DSC VR) |
| F34 | 40 | verde | ABS1 DSC1 (DSC VR) |
| F35 | – | – | – |
| F36 | 40 | verde | Accessorio |
| Passaggio | |||
| uno | – | Nero | Fari anabbaglianti (se lasciati in posizione alta) (Diesel) |
| 2 | – | Nero | Benzina: PCM Diesel: fari anabbaglianti (quando il destro è acceso) |
| 3 | – | bianca | Ingresso |
| quattro | – | bianca | Retroilluminato (antiappannamento) |
| cinque | – | – | – |
| 6 | – | Nero | Carburante |
| 7 | – | Nero | clacson |
| nove | – | Nero | WAC (Compressore Aria Condizionata) |
| dieci | – | bianca | Essenza : Fan 3 Diesel : ECM EEC |
| undici | – | bianca | Ventola 1 (benzina) |
| 12 | – | bianca | Faro (in basso) |
| 13 | – | bianca | Faro (alto) |
| quattordici | – | Nero | Inversione |
| sedici | – | Nero | Nebbia |
| diciotto | – | Nero | Luce anabbagliante (quando la posizione in alto a destra è accesa) (benzina) |
| diciannove | – | Nero | Faro anabbagliante (quando lasciato in posizione alta) (benzina) |
| venti | – | Nero (alta corrente) | Candela ad incandescenza (diesel) |
| 21 | – | Nero (alta corrente) | Candela ad incandescenza (diesel) |
| Diodo | |||
| quindici | – | Nero | CEE (PCM-Essenza) (ECM-Diesel) |
| 17 | – | Nero | Ingresso |
| Resistenza | |||
| otto | – | verde | Ingresso |
