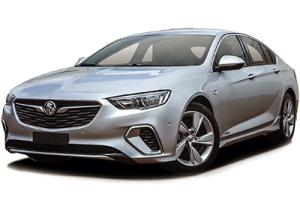

In questo articolo, prendiamo in considerazione la Holden Commodore (ZB) di quinta generazione, prodotta dal 2018 al 2020. Qui troverai gli schemi delle scatole dei fusibili della Holden Commodore ZB 2018, 2019 e 2020, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e scoprirai l’assegnazione di ciascun fusibile (layout dei fusibili).
Disposizione dei fusibili Holden Commodore ZB
Posizione della scatola dei fusibili
La scatola dei fusibili si trova dietro una copertura nel vano portaoggetti. Aprire il vano portaoggetti e rimuovere la copertura.
Schema della scatola dei fusibili
Assegnazione dei fusibili nel cruscotto
| Numero | Circuito |
|---|---|
| 1 | Alzacristalli elettrico sinistro |
| 2 | Alzacristalli elettrico destro |
| 3 | Modulo di controllo del corpo |
| 4 | Ventilatore per il controllo del clima |
| 5 | Modulo di controllo del corpo |
| 6 | Disposizioni per il rimorchio |
| 7 | Sedili posteriori ripiegabili elettricamente |
| 8 | Modulo di controllo del corpo |
| 9 | Modulo di controllo del motore |
| 10 | Display a testa alta |
| 11 | Riduzione NOx / Riscaldatore tubolare |
| 12 | Riduzione NOx / Sensore fuliggine |
| 13 | 2018: modulo UREA 2019-2020: modulo AdBlue |
| 14 | 2019-2020: Volante riscaldato |
| 15 | Modulo di controllo della trasmissione |
| 16 | Amplificatore |
| 17 | Allarme |
| 18 | Modulo di controllo del corpo |
| 19 | Modulo AdBlue |
| 20 | Modulo di controllo del corpo |
| 21 | Modulo di controllo del corpo |
| 22 | Modulo di controllo del corpo |
| 23 | Bloccasterzo elettrico |
| 24 | Airbag |
| 25 | Connettore diagnostico |
| 26 | Presa di corrente nel vano di carico |
| 27 | Valvola EBCM |
| 28 | Disposizioni di polizia |
| 29 | – |
| 30 | – |
| 31 | Comandi al volante |
| 32 | Interruttore di accensione |
| 33 | Controllo del clima |
| 34 | Modulo gateway centrale |
| 35 | Connettore AUX/USB |
| 36 | Caricabatterie wireless |
| 37 | Tergicristallo posteriore |
| 38 | 2019-2020: modulo OnStar |
| 39 | Display |
| 40 | Assistenza al parcheggio |
| 41 | Consolle superiore |
| 42 | Radio |
Pubblicità
Posizione della scatola dei fusibili
La scatola dei fusibili si trova nella parte anteriore sinistra del vano motore. Sganciare il coperchio e rimuoverlo.
Schema della scatola dei fusibili
Assegnazione dei fusibili nel vano motore
| Numero | Circuito |
|---|---|
| 1 | – |
| 2 | – |
| 3 | addominali |
| 4 | – |
| 5 | – |
| 6 | Portellone posteriore |
| 7 | Fendinebbia |
| 8 | Modulo di memoria |
| 9 | 2019-2020: Parabrezza riscaldato |
| 10 | Supporto lombare del sedile |
| 11 | Batteria CC/CC |
| 12 | Lunotto posteriore riscaldato |
| 13 | Specchio riscaldato |
| 14 | — |
| 15 | – |
| 16 | Tergicristallo anteriore |
| 17 | Sedile elettrico, passeggero |
| 18 | Tenda da sole |
| 19 | Sedile elettrico, conducente |
| 20 | – |
| 21 | Tettuccio apribile |
| 22 | Tergicristallo posteriore / Airbag |
| 23 | Illuminazione anteriore adattiva |
| 24 | – |
| 25 | – |
| 26 | Modulo di controllo della trasmissione |
| 27 | Accensione/pannello strumenti |
| 28 | – |
| 29 | Telecamera posteriore / Bocchetta di ventilazione |
| 30 | Spia di segnalazione malfunzionamento / Rimorchio |
| 31 | – |
| 32 | Telecamera |
| 33 | Riscaldamento sedili anteriori |
| 34 | Riscaldamento sedili posteriori |
| 35 | Ammortizzazione / Trazione integrale |
| 36 | Sistema di alimentazione |
| 37 | — |
| 38 | – |
| 39 | – |
| 40 | Blocco del piantone dello sterzo |
| 41 | – |
| 42 | – |
| 43 | 2019-2020: Volante riscaldato |
| 44 | Regolazione del livello dei fari |
| 45 | – |
| 46 | Modulo di controllo del motore |
| 47 | – |
| 48 | Convertitore DC/DC / Presa d’aria / EBoost |
| 49 | Modulo di controllo della porta posteriore |
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Antipasto |
| 57 | – |
| 58 | – |
| 59 | Faro sinistro (LED) |
| 60 | Ventola di raffreddamento |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Controllo del clima |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | Abbagliante destro (alogeno) / Faro destro (LED) |
| 70 | Abbagliante sinistro (alogeno) |
| 71 | – |
| 72 | Antipasto |
| 73 | – |
| 74 | Modulo di controllo della trasmissione |
| 75 | Modulo di controllo del motore |
| 76 | Sistema di riduzione dei gas di scarico |
| 77 | – |
| 78 | Corno |
| 79 | Sistema di lavaggio |
| 80 | – |
| 81 | Modulo di controllo del motore |
| 82 | – |
| 83 | Bobina di accensione |
| 84 | Bobina di accensione |
| 85 | ECM |
| 86 | 2018: ECM |
| 87 | Riscaldamento a gasolio |
| 88 | Serranda aria |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | Dopo la pompa di ebollizione |
| 93 | Sistema di chiave elettronica |
| 94 | – |
| 95 | Pompa del liquido di raffreddamento |
| 96 | Riscaldamento a gasolio |
| 97 | – |
| 98 | – |
| 99 | Pompa del liquido di raffreddamento |
Pubblicità
Posizione della scatola dei fusibili
Le scatole dei fusibili del vano posteriore si trovano dietro una copertura nel rivestimento laterale sinistro all’interno del vano di carico. Rimuovere la copertura del rivestimento laterale sinistro e rimuovere la copertura del blocco fusibili posteriore.
Schema della scatola dei fusibili
Assegnazione dei fusibili nel bagagliaio
| Numero | Circuito |
|---|---|
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | Modulo di controllo del sensore del portellone posteriore a mani libere |
| 6 | – |
| 7 | – |
| 8 | Modulo di controllo del portellone posteriore |
| 9 | – |
| 10 | – |
| 11 | |
| 12 | Modulo di controllo del riscaldamento del sedile |
| 13 | Modulo di controllo del riscaldamento del sedile |
| 14 | – |
| 15 | Modulo di controllo del riscaldamento del sedile, posteriore |
| 16 | Modulo di controllo del riscaldamento del sedile, posteriore |
| 17 | – |
| 18 | – |
| 19 | — |
| 20 | – |
| 21 | – |
| 22 | Modulo di controllo del portellone posteriore |
Blocco fusibili batteria (V6)
Rimuovere il rivestimento laterale sinistro e rimuovere il coperchio del blocco fusibili della batteria.
| Numero | Circuito |
|---|---|
| 1 | Modulo sensore batteria |
