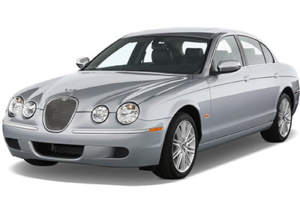

L’auto di lusso di medie dimensioni Jaguar S-Type (X200) è stata prodotta dal 1999 al 2002. In questo articolo troverai gli schemi delle scatole dei fusibili della Jaguar S-Type 1999, 2000, 2001 e 2002 , otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e scoprirai l’assegnazione di ciascun fusibile (layout dei fusibili) e relè.
Disposizione dei fusibili Jaguar S-Type 1999-2002
Scatola dei fusibili dell’abitacolo passeggeri
Posizione della scatola dei fusibili
La scatola dei fusibili dell’abitacolo passeggeri si trova sul pannello di rivestimento destro nel vano piedi. Rimuovere il coperchio della scatola dei fusibili premendo le alette di fissaggio e sollevandolo.
Schema della scatola dei fusibili
Assegnazione dei fusibili nell’abitacolo passeggeri
| Numero | Amplificatori | Circuito |
|---|---|---|
| Formula 1 | 5A | Bobina del relè di avviamento tramite l’interruttore Park/Neutral |
| La F2 | 5A | Radio |
| La F3 | 5A | ABS/Modulo di controllo dinamico della stabilità |
| F4 | 5A | Interruttore inerziale (relè pompa carburante, relè controllo accensione, modulo elettronico posteriore), quadro strumenti. Bobina relè Powertrain Control Module (PCM), relè transito |
| La F5 | 5A | Sensore Autolamp, interruttore di controllo della trazione, interruttore di annullamento dell’overdrive, moduli dei sedili riscaldati, interblocco del cambio del freno |
| F6 | 10A | Connettore OBD-II |
| F7 | 5A | Modulo portiera conducente (DDM), modulo sedile conducente (DSM), modulo controllo gruppo propulsore (PCM), sistema antifurto passivo (PATS) LED, clacson di sicurezza, specchietto retrovisore elettrico |
| F8 | 5A | Indicatore di direzione anteriore destro, luci di posizione laterali, luci di parcheggio, luci ripetitrici |
| F9 | 10A | Anabbagliante destro, bobina relè HID sinistro |
| F10 | 5A | Indicatore di direzione anteriore sinistro, luci di posizione laterali, luci di parcheggio, luci ripetitrici |
| F11 | 10A | Abbagliante sinistro |
| F12 | 10A | Livellamento fari |
| F13 | 5A | Quadro strumenti |
| F14 | 10A | Modulo di controllo dei sistemi di ritenuta (airbag), modulo di controllo automatico della temperatura doppio |
| F15 | 5A | Modulo di smorzamento adattivo (CATS) |
| F16 | 5A | Modulo interruttore sedile riscaldato, specchio elettrocromico, sensore pioggia |
| F17 | 5A | Modulo di controllo dei sistemi di ritenuta (airbag), spia di avvertimento dell’alternatore |
| F18 | 20A | Radio, telefono cellulare, navigazione |
| F19 | 15A | Motori di inclinazione e inclinazione del piantone dello sterzo |
| F20 | 10A | Modulo elettronico generico (GEM), aria condizionata, quadro strumenti, modulo di controllo elettronico posteriore |
| F21 | 10A | Specchietto ripiegabile elettricamente, tendina parasole |
| F22 | 10A | Alimentazione batteria modulo portiera conducente (specchietto portiera conducente, serrature) |
| F23 | 10A | Abbagliante destro |
| F24 | 5A | Sistema antifurto passivo |
| F25 | 10A | Anabbagliante sinistro, bobina relè HID destro |
| F26 | 10A | – |
| F27 | 10A | Display di navigazione, radio, telefono, modulo di navigazione, Traffic Master |
| F28 | 5A | Corno di sicurezza |
| F29 | 5A | Controllo vocale, assistenza al parcheggio in retromarcia, rilevamento dell’accensione del rimorchio, sistema di messaggistica di emergenza del veicolo (VEMS), modulo elettronico generico (GEM) |
| F30 | 5A | Modulo elettronico generico (GEM), specchietto retrovisore elettrico passeggero |
| F31 | – | – |
| F32 | 20A | Relè accessorio (accendisigari, presa di corrente) |
| F33 | 10A | Modulo elettronico generico (GEM) |
| F34 | – | – |
| F35 | 5A | Interruttore luce stop |
| R1 | 40A | Relè accessorio (accendisigari, presa di corrente) |
Pubblicità
Scatola dei fusibili del vano motore
Posizione della scatola dei fusibili
La scatola dei fusibili si trova nel vano motore sul lato destro, adiacente al serbatoio del lavavetri. Rimuovere il coperchio della scatola dei fusibili premendo le alette di fissaggio e sollevandolo.
Schema della scatola dei fusibili
Assegnazione dei fusibili nel vano motore
| Numero | Amplificatori | Circuito |
|---|---|---|
| 1 | 10A | Frizione aria condizionata (pompa acqua ausiliaria – solo motore V8) |
| 2 | 10A | Pompa lavavetri |
| 3 | 15A | Fendinebbia, SX/DX |
| 4 | 15A | Corna |
| 5 | 20A | Iniezione di carburante |
| 6 | 15A | Solenoide di trasmissione |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | 15A | Sensori di ossigeno riscaldati, relè bobina frizione aria condizionata |
| 12 | 10A | Bobina sulle candele |
| 13 | 40A | Parabrezza riscaldato sinistro |
| 14 | 30A | Modulo ABS |
| 15 | 40A | Parabrezza riscaldato RH o tergicristallo riscaldato in posizione di parcheggio |
| 16 | 30A | Motore del ventilatore |
| 17 | – | – |
| 18 | 40A | Modulo di controllo del gruppo propulsore (PCM) |
| 19 | – | – |
| 20 | – | – |
| 21 | 30A | Solenoide di avviamento |
| 22 | 30A | Motore ABS |
| 23 | 20A | Motore tergicristallo |
| 24 | 30A | Pompa lavafari |
| 25 | 80A | Motore della ventola di raffreddamento |
| La 1a | – | Diodo di controllo del gruppo propulsore |
| Staffetta | ||
| R1 | Relè tergicristallo alto/basso | |
| R2 | Relè di parcheggio tergicristallo | |
| R3 | Relè di controllo del gruppo propulsore 2 | |
| R4 | Relè di controllo dell’acceleratore | |
| R5 | Relè pompa refrigerante ausiliaria (v8) | |
| R6 | Relè del clacson | |
| R7 | Relè fendinebbia anteriore | |
| R8 | Relè frizione compressore A/C | |
| R10 | Relè motore ventilatore | |
| R11 | Relè riscaldatore di stazionamento tergicristallo / Relè riscaldatore parabrezza destro | |
| R12 | Relè riscaldamento parabrezza sinistro | |
| R13 | Relè di lavaggio a pressione | |
| R14 | Relè di controllo del gruppo propulsore 1 | |
| R15 | Relè di avviamento |
Pubblicità
Scatola dei fusibili del vano bagagli
Posizione della scatola dei fusibili
Una scatola portafusibili si trova nel vano bagagli, situata davanti alla batteria. Piegare il pannello del pavimento del vano bagagli per accedere alla scatola portafusibili. Rimuovere il coperchio della scatola portafusibili tirando le clip di fissaggio e tirando il coperchio verso l’alto.
Schema della scatola dei fusibili
Assegnazione dei fusibili nel vano bagagli
| Numero | Amplificatori | Circuito |
|---|---|---|
| 1 | 15A | Sblocco del portellone del bagagliaio |
| 2 | 10A | Posteriore destro – luce di retromarcia, indicatore di direzione, indicatori laterali, fendinebbia, targa |
| 3 | 10A | Luce stop sinistra, luce posteriore, relè di traino del rimorchio |
| 4 | 10A | Apertura sportello carburante, luce bagagliaio |
| 5 | 10A | Lampade di cortesia e mappa |
| 6 | 10A | Posteriore sinistro – luce di retromarcia, indicatore di direzione, indicatori laterali, fendinebbia |
| 7 | 10A | Luce stop destra, luce posteriore |
| 8 | 10A | Luce stop montata in alto |
| 9 | 5A | Specchio riscaldato |
| 10 | 5A | Addetto al traffico |
| 11 | 15A | Riscaldatori per sedili |
| 12 | 5A | Staffetta di transito |
| 13 | 15A | Modulo di smorzamento adattivo |
| 14 | 5A | Telefono cellulare, cambia CD, sistema di messaggistica di emergenza del veicolo (VEMS) |
| 15 | 5A | Sensore alternatore |
| 16 | 20A | Tettuccio apribile |
| 17 | 15A | Pompa di carburante |
| 18 | 20A | Amplificatore subwoofer |
| 19 | 20A | Modulo elettronico posteriore (REM) – lunotto posteriore sinistro |
| 20 | 30A | Modulo porta conducente (DDM) – finestrino conducente |
| 21 | 30A | Lombare del conducente |
| 22 | 20A | Accensione |
| 23 | 30A | Alimentazione del sistema commutata 4 |
| 24 | 30A | Alimentazione del sistema commutata 3 |
| 25 | 40A | Scatola di giunzione primaria (PJB) |
| 26 | 20A | Modulo elettronico generico (GEM) – finestrino passeggero |
| 27 | 30A | Alimentazione del sistema commutata 1 |
| 28 | 30A | Lombare del passeggero |
| 29 | 30A | Sbrinamento lunotto posteriore |
| 30 | 20A | Modulo elettronico posteriore (REM) – lunotto posteriore destro |
| 31 | 20A | Accensione |
| 32 | 30A | Alimentazione del sistema commutata 2 |
| La 1a | Non utilizzato | |
| La D2 | Diodo pompa carburante | |
| Staffetta | ||
| R1 | Relè di potenza del sistema commutato 1 | |
| R2 | Relè di potenza del sistema commutato 2 | |
| R3 | Relè retroilluminazione riscaldata | |
| R4 | Relè di potenza del sistema commutato 3 | |
| R5 | Relè di potenza del sistema commutato 4 | |
| R6 | Relè di interblocco del cambio | |
| R7 | Relè pompa carburante |
