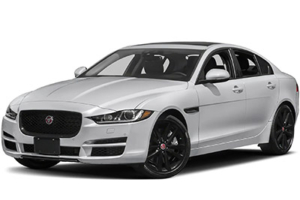

Schemi della scatola dei fusibili Jaguar XE (X760; 2016-2019)

Disposizione dei fusibili Jaguar XE 2016-2019

Il veicolo è dotato di 5 scatole portafusibili separate, ciascuna contenente fusibili che proteggono un diverso gruppo di circuiti.

1. Scatola dei fusibili anteriore del vano motore;
2. Scatola dei fusibili posteriore del vano motore;
3. Scatola dei fusibili dell’abitacolo passeggeri;
4. Scatola fusibili inferiore vano bagagli;
5. Scatola portafusibili superiore del vano bagagli.

Posizione della scatola dei fusibili

Il pannello fusibili si trova sul montante A destro, sotto la fascia. Utilizzare un attrezzo adatto per sganciare e rilasciare il bordo posteriore del pannello, quindi tirare per rimuoverlo.

Schema della scatola dei fusibili

Assegnazione dei fusibili nell’abitacolo passeggeri

Numero	Amplificatori	Circuito
1	20A	Tettuccio apribile.
2	5A	Interruttore del pedale del freno.
3	5A	Unità antenna immobilizzatore.
4	5A	Connettore diagnostico.
5	5A	Segnalatore acustico con batteria di riserva.
6	20A	Presa di corrente ausiliaria per la seconda fila.
7	20A	Presa di corrente ausiliaria nel vano portaoggetti.
8	20A	Sedile anteriore sinistro.
9	20A	Sedile anteriore destro.
10	30A	Sedile anteriore sinistro.
11	30A	Sedile anteriore destro.
12	–	–
13	20A	Presa di corrente ausiliaria anteriore.
14	–	–
15	–	–
16	5A	2016-2017: Alimentazione della tensione della batteria. 2018-2019: Modulo del volante.
17	5A	Antenna per maniglie delle porte.
18	15A	Corna.
19	–	–
20	20A	Sedile riscaldato/climatizzato lato conducente.
21	20A	Sedile riscaldato/climatizzato lato passeggero anteriore.
22	25A	Modulo porta anteriore destra.
23	25A	Modulo porta posteriore sinistra.
24	25A	Modulo porta posteriore destra.
25	25A	Modulo porta anteriore sinistra.
26	–	–
27	–	–
28	10A	Sensore dell’angolo di sterzata.
29	5A	Modulo logico per veicoli senza chiave.
30	20A	Modulo di chiusura del veicolo senza chiave.
31	–	–
32	5A	Sistema di monitoraggio della pressione dei pneumatici (TPMS).
33	15A	Frizione del compressore dell’aria condizionata (A/C).
34	–	–
35	–	–

---

---

Posizione della scatola dei fusibili

Scatola fusibili anteriore: sollevare il coperchio del terminale positivo del booster. Premere e tenere premute le clip di fissaggio del coperchio della scatola fusibili, quindi sollevare per aprire il coperchio.
Scatola fusibili posteriore: rimuovere il coperchio del cofano premendo leggermente e tenendo premuta la clip di fissaggio, quindi sollevare per rilasciare e tirare per rimuovere. Premere e tenere premuta la clip di fissaggio del coperchio della scatola fusibili per sollevare e tirare per rimuovere.

Schema della scatola dei fusibili

Assegnazione dei fusibili nel vano motore

Numero	Amplificatori	Circuito
		Scatola fusibili anteriore:
1	5A	Motorino del faro sinistro.
2	5A	Fari anteriori.
3	5A	Motorino del faro destro.
4	–	–
5	–	–
6	30A	Impianto di lavaggio fari.
7	–	–
8	–	–
9	–	–
10	15A	Pompa dell’acqua intercooler.
		Scatola fusibili posteriore:
11	15A	Sistema di gestione del motore (diesel 2.0L, benzina 3.0L).
12	15A	Sistema di gestione del motore (diesel 2.0L, benzina 3.0L).
13	10A	Selettore del cambio. Sistema di alimentazione. Sistema di gestione del motore.
14	10A/15A	Sistema di gestione del motore.
15	10A	Raffreddamento motore. Supporti motore. Sistema di alimentazione.
16	25A	Sistema di gestione del motore (benzina 2.0L, benzina 3.0L).
17	10A/20A	Sensori di scarico.
18	20A	Sensori di scarico (diesel 2.0L, benzina 3.0L).
19	20A	Sensori di scarico (benzina 3.0L).
20	–	–
21	–	–
22	5A	Pompa dell’acqua intercooler (2,0L diesel, 3,0L benzina).
23	5A	Sistema di gestione del motore. Monitor di avviamento. Gestione dell’alimentazione elettrica.
24	15A	Cambio automatico.
25	30A	Motorino di avviamento.
26	5A	Sistema di gestione del motore (benzina da 3,0 l).
27	25A	Gruppo di rinvio.
28	–	–

---

---

Posizione della scatola dei fusibili

Per accedere alle scatole dei fusibili è necessario rimuovere il pannello di accesso al vano bagagli destro. Ruotare la linguetta di fissaggio di 90 gradi in senso antiorario per sbloccare e rimuovere il pannello di accesso.

Schema della scatola dei fusibili

Assegnazione dei fusibili nel vano bagagli

Numero	Amplificatori	Circuiti protetti
		Scatola fusibili superiore:
1	15A	Schermo tattile. Pannello di controllo del clima.
2	10A	Amplificatore audio.
3	–	–
4	10A	Sistema di navigazione. Sintonizzatore televisivo.
5	15A	Unità principale audio.
6	15A	Pannello di collegamento multimediale portatile.
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	–	–
13	–	–
14	–	–
15	15A	Sistema di riscaldamento e ventilazione.
16	–	–
		Scatola dei fusibili inferiore:
1	20A	Presa di corrente ausiliaria nel vano bagagli.
2	5A	Sedili posteriori riscaldati.
3	20A	Sedile posteriore sinistro riscaldato.
4	20A	Sedile posteriore destro riscaldato.
5	10A	Controllo dinamico della stabilità (DSC). Differenziale elettronico.
6	10A	Modulo del centro messaggi.
7	–	–
8	–	–
9	10A	Liquido per scarico diesel (DEF).
10	25A	Liquido per scarico diesel (DEF).
11	10A	Specchietto retrovisore. Sistema di monitoraggio dell’angolo cieco (BSM). Telecamera.
12	10A	Sistema di intrattenimento.
13	10A	Volante riscaldato.
14	10A	Display a testa alta (HUD).
15	5A	Telecamera.
16	–	–
17	5A	Controllo adattivo della velocità di crociera (ACC).
18	–	–
19	–	–
20	10A	Telematica.
21	–	–
22	15A	Interruttori portiera conducente. Sedile conducente. Interruttori sedile conducente. Sedile passeggero anteriore.
23	10A	Tendina parasole posteriore.
24	20A	Presa di corrente ausiliaria posteriore.
25	–	–
26	–	–
27	–	–
28	30A	Sistema di alimentazione.
29	30A	Portellone del bagagliaio elettrico.
30	5A	Pompa diesel.
