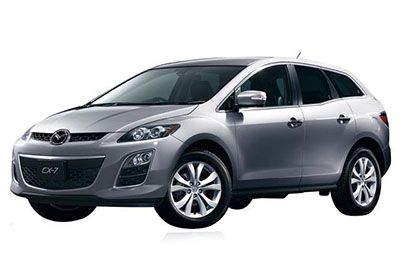

Il crossover di medie dimensioni Mazda CX-7 è stato prodotto dal 2006 al 2012. In questo articolo troverai gli schemi delle scatole dei fusibili della Mazda CX-7 2007, 2008, 2009, 2010, 2011 e 2012 , ottieni informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e scoprire l’assegnazione di ciascun fusibile (disposizione dei fusibili).
Layout dei fusibili Mazda CX-7 2006-2012
Fusibili accendisigari (presa di corrente):
2006-2009: fusibili n. 1 “USCITA 1” e N. 2 “USCITA 2” nella scatola fusibili del cruscotto.
Dal 2010: n. 2 “OUTLET 1” e n. 4 “OUTLET 2” fusibili nella scatola fusibili del cruscotto.
Posizione della scatola dei fusibili
Se l’impianto elettrico non funziona, ispezionare prima i fusibili lato guida.Se i fari o altri componenti elettrici non funzionano e i fusibili nella cabina sono a posto, ispezionare il blocco fusibili sotto il cofano.
Abitacolo
La scatola dei fusibili si trova a sinistra del volante, dietro il coperchio.
Scatola dei fusibili nel vano motore
annunci pubblicitari
Schemi della scatola dei fusibili
2007, 2008
Vano motore
Allocazione dei fusibili nel vano motore (2007, 2008)
| No. | LA DESCRIZIONE | CLASSIFICAZIONE AMP | COMPONENTE PROTETTO |
|---|---|---|---|
| uno | IGN 2 | 40A | Sistema di sparo |
| 2 | FAN | 40A | Motore del ventilatore |
| 3 | BTN | 60A | Per la protezione di vari circuiti |
| quattro | VENTOLA 2 | 40A | Fan |
| cinque | IGN 1 | 40A | Sistema di sparo |
| 6 | VENTOLA 1 | 40A | Fan |
| 7 | SEDE P. | 40A | Sedile elettrico (alcuni modelli) |
| otto | INJ | 30A | Iniettore |
| nove | TETTO | 20A | Tettuccio apribile (alcuni modelli) |
| dieci | BOSE | 30A | Sistema audio Bose (alcuni modelli) |
| undici | MOTORE | 30A | Sistema di controllo del motore |
| 12 | D.LOCK | 20A | Chiusura elettrica della porta |
| 13 | P.VENTO | 30A | Alzacristalli elettrici |
| quattordici | CARBURANTE | 30A | Pompa di benzina |
| quindici | ABS 1 | 40A | addominali |
| sedici | ABS 2 | 20A | addominali |
| 17 | ASN | 7.5A | ASN |
| diciotto | NEBBIA | 20A | Fendinebbia (Alcuni modelli) |
| diciannove | ALIMENTATO | 30A | Sbrinatore lunotto |
| venti | TNS | 15A | Luci di posizione, luci targa, sistema di accesso illuminato |
| 21 | AC | 10A | Condizionatore (alcuni modelli) |
| 22 | ECCETERA | 20A | Sensore di posizione dell’acceleratore |
| 23 | H/L ALTA | 15A | Livellamento fari |
| 24 | DRL | 15A | DRL (Alcuni modelli) |
| 25 | H/L LO RH | 15A | Luce anabbagliante (destra) |
| 26 | H/L LO LH | 15A | Luce anabbagliante (LH) |
| 27 | DALLA BARRA 2 | 7.5A | PCM |
| 28 | ECM | 10A | Sistema di controllo del motore |
| 29 | DALLA BARRA 1 | 15A | Sensore di flusso d’aria, valvola di controllo EGR |
| trenta | P.VENTO 2 | 20A | Alzacristalli elettrici |
| 31 | FERMARE | 10A | Luci dei freni |
| 32 | HONK | 20A | clacson |
| 33 | DA SI + | 25A | PCM |
| 34 | RISCHIO | 10A | Luci di emergenza, lampeggiatori |
annunci pubblicitari
Abitacolo
Allocazione dei fusibili nell’abitacolo (2007, 2008)
| No. | LA DESCRIZIONE | CLASSIFICAZIONE AMP | COMPONENTE PROTETTO |
|---|---|---|---|
| uno | FUORI 1 | 15A | Presa accessori |
| 2 | ESCI 2 | 15A | Presa accessori |
| 3 | P.MIR | 7.5A | Specchietto retrovisore ad azionamento elettrico |
| quattro | TERGICRISTALLI | 30A | Tergicristallo e lavavetri |
| cinque | M.DEF | 7.5A | Sbrinatore specchietti (Alcuni modelli) |
| 6 | DALLA BARRA 3 | 7.5A | Sensore di flusso d’aria, valvola di controllo EGR |
| 7 | P.VENTO | 15A | Alzacristalli elettrici |
| otto | ONU RIMOSSO | 7.5A | Sistema di ritenuta avanzato |
| nove | MOTORE | 15A | Sistema di controllo del motore |
| dieci | METER | 10A | Strumentazione |
| undici | CAMERA DA LETTO | 15A | Sistema audio, plafoniera |
| 12 | ILLUMI | 10A | Illuminazione del cruscotto |
| 13 | POSTO A SEDERE | 20A | Supporto sedile (alcuni modelli) |
| quattordici | AC | 10A | Condizionatore (alcuni modelli) |
| quindici | R.WIP | 10A | Tergilunotto e lavavetri |
2009
Vano motore
annunci pubblicitari
Allocazione dei fusibili nel vano motore (2009)
| No. | LA DESCRIZIONE | CLASSIFICAZIONE AMP | COMPONENTE PROTETTO |
|---|---|---|---|
| uno | IGN 2 | 40A | Sistema di sparo |
| 2 | FAN | 40A | Motore del ventilatore |
| 3 | BTN | 60A | Per la protezione di vari circuiti |
| quattro | VENTOLA 2 | 40A | Fan |
| cinque | IGN 1 | 40A | Sistema di sparo |
| 6 | VENTOLA 1 | 40A | Fan |
| 7 | SEDE P. | 40A | Sedile elettrico (alcuni modelli) |
| otto | INJ | 30A | Iniettore |
| nove | TETTO | 20A | Tettuccio apribile (alcuni modelli) |
| dieci | BOSE | 30A | Sistema audio Bose (alcuni modelli) |
| undici | MOTORE | 30A | Sistema di controllo del motore |
| 12 | D.LOCK | 20A | Chiusura elettrica della porta |
| 13 | P.VENTO | 30A | Alzacristalli elettrici |
| quattordici | CARBURANTE | 30A | Pompa di benzina |
| quindici | ABS 1 | 40A | addominali |
| sedici | ABS 2 | 20A | addominali |
| 17 | ASN | 7.5A | ASN |
| diciotto | NEBBIA | 20A | Fendinebbia (Alcuni modelli) |
| diciannove | ALIMENTATO | 30A | Sbrinatore lunotto |
| venti | TNS | 15A | Luci di posizione, luci targa, sistema di accesso illuminato |
| 21 | AC | 10A | Condizionatore (alcuni modelli) |
| 22 | ECCETERA | 20A | Sensore di posizione dell’acceleratore |
| 23 | H/L ALTA | 15A | Livellamento fari |
| 24 | DRL | 15A | DRL (Alcuni modelli) |
| 25 | H/L LO RH | 15A | Luce anabbagliante (destra) |
| 26 | H/L LO LH | 15A | Luce anabbagliante (LH) |
| 27 | DALLA BARRA 2 | 7.5A | PCM |
| 28 | ECM | 10A | Sistema di controllo del motore |
| 29 | DALLA BARRA 1 | 15A | Sensore di flusso d’aria, valvola di controllo EGR |
| trenta | P.VENTO 2 | 20A | Alzacristalli elettrici |
| 31 | FERMARE | 10A | Luci dei freni |
| 32 | HONK | 20A | clacson |
| 33 | DA SI + | 25A | PCM |
| 34 | RISCHIO | 10A | Luci di emergenza, lampeggiatori |
annunci pubblicitari
Abitacolo
Allocazione dei fusibili nell’abitacolo (2009)
| No. | LA DESCRIZIONE | CLASSIFICAZIONE AMP | COMPONENTE PROTETTO |
|---|---|---|---|
| uno | FUORI 1 | 15 A | Presa accessori |
| 2 | ESCI 2 | 15 A | Presa accessori |
| 3 | P.MIR | 7,5 A | Specchietto retrovisore ad azionamento elettrico |
| quattro | TERGICRISTALLI | 30 A | Tergicristallo e lavavetri |
| cinque | M.DEF | 7,5 A | Sbrinatore specchietti (Alcuni modelli) |
| 6 | DALLA BARRA 3 | 7,5 A | Sensore di flusso d’aria, valvola di controllo EGR |
| 7 | P.VENTO | 15 A | Alzacristalli elettrici |
| otto | ONU RIMOSSO | 7,5 A | Sistema di ritenuta avanzato |
| nove | MOTORE | 15 A | Sistema di controllo del motore |
| dieci | METER | 10 A | Strumentazione |
| undici | BBS | – | – |
| 12 | CAMERA DA LETTO | 15 A | Sistema audio, plafoniera |
| 13 | OPTARE | – | – |
| quattordici | ILLUMI | 10 A | Illuminazione del cruscotto |
| quindici | POSTO A SEDERE | 20 A | Sedile riscaldato (Alcuni modelli) |
| sedici | AC | 10 A | Condizionatore (alcuni modelli) |
| 17 | R/WIP | 10 A | Tergilunotto e lavavetri |
| diciotto | R.FOG | – | – |
2010
Vano motore
annunci pubblicitari
Allocazione dei fusibili nel vano motore (2010)
| No. | LA DESCRIZIONE | CLASSIFICAZIONE AMP | COMPONENTE PROTETTO |
|---|---|---|---|
| uno | PC | – | – |
| 2 | FAN | 40 A | Motore del ventilatore |
| 3 | POMPA DI BENZINA | 30 A | Pompa di benzina |
| quattro | VENTOLA 2 | 40 A | Sottoventola di raffreddamento |
| cinque | CHIAVE IG 1 | 40 A | Sistema di sparo |
| 6 | VENTOLA 1 | 40 A | Ventola di raffreddamento principale |
| 7 | SEDE P. (D) | 30 A | Sedile elettrico |
| otto | INJ 1 | 30 A | Iniettore (Alcuni modelli) |
| nove | SEDILE P. (P) | 30 A | Sedile elettrico |
| dieci | BOSE | 30 A | Sistema audio Bose (alcuni modelli) |
| undici | MOTORE | 30 A | Sistema di controllo del motore |
| 12 | D.LOCK | 20 A | Chiusura elettrica della porta |
| 13 | P.VENTO | 30 A | Alzacristalli elettrici |
| quattordici | TASTO IG 2 | 40 A | Sistema di sparo |
| quindici | ABS 1 | 40 A | addominali |
| sedici | ABS 2 | 20 A | addominali |
| 17 | ASN | – | – |
| diciotto | H / L PULITO / TETTO | 20 A | Tergicristallo, tettuccio apribile (alcuni modelli) |
| diciannove | ALIMENTATO | 30 A | Sbrinatore lunotto |
| venti | TNS | 15 A | Luci di posizione, luci targa, sistema di accesso illuminato |
| 21 | AC | 10 A | Condizionatore |
| 22 | Remorque / MTC | 20 A | MTC (alcuni modelli) |
| 23 | TESTA IN ALTO DX | 15 A | Luce abbagliante (destra) |
| 24 | TESTA ALTA LH | 15 A | Luce abbagliante (sinistra) |
| 25 | TESTA LO RH | 15 A | Luce anabbagliante (destra) |
| 26 | PREVALENZA BASSA SX | 15 A | Luce anabbagliante (LH) |
| 27 | ECCETERA | 10 A | Sensore posizione farfalla (alcuni modelli) |
| 28 | DALLA BARRA 2 | 7,5 A | PCM |
| 29 | ECM | 10 A | Sistema di controllo del motore |
| trenta | INJ 2 | 10 A | Iniettore (Alcuni modelli) |
| 31 | DALLA BARRA 1 | 15 A | Sensore di flusso d’aria, valvola di controllo EGR |
| 32 | NEBBIA | 15 A | Fendinebbia (Alcuni modelli) |
| 33 | FERMARE | 10 A | Luci dei freni |
| 34 | HONK | 20 A | clacson |
| 35 | DA SI + | 25 A | PCM |
| 36 | RISCHIO | 10 A | Avvertenze di pericolo Hashers, Flashers |
annunci pubblicitari
Abitacolo
Allocazione dei fusibili nell’abitacolo (2010)
| No. | LA DESCRIZIONE | CLASSIFICAZIONE AMP | COMPONENTE PROTETTO |
|---|---|---|---|
| uno | P.VENT2 | 30 A | Alzacristalli elettrici |
| 2 | FUORI 1 | 15 A | Presa accessori |
| 3 | P.MIR | 7,5 A | Specchietto retrovisore ad azionamento elettrico |
| quattro | ESCI 2 | 15 A | Presa accessori |
| cinque | SCR | – | – |
| 6 | TERGICRISTALLI | 20 A | Tergicristallo e lavavetri |
| 7 | M.DEF | 7,5 A | Sbrinatore specchietti (Alcuni modelli) |
| otto | P/ST/ENGBAR 3 | 7,5 A | Sensore aria, servosterzo, valvola di controllo EGR |
| nove | P.VENTO | 15 A | Alzacristalli elettrici |
| dieci | ONU RIMOSSO | 7,5 A | Sistema di ritenuta avanzato |
| undici | MOTORE | 15 A | Sistema di controllo del motore |
| 12 | METER | 15 A | Strumentazione |
| 13 | ILLUMI | 10 A | Illuminazione del cruscotto |
| quattordici | CAMERA DA LETTO | 15 A | Sistema audio. plafoniera |
| quindici | R.FOG | – | – |
| sedici | SIRENA | – | – |
| 17 | POSTO A SEDERE | 20 A | Supporto sedile (alcuni modelli) |
| diciotto | AC | 10 A | Condizionatore |
| diciannove | R.WIP | 10 A | Tergilunotto e lavavetri |
2011, 2012
annunci pubblicitari
Vano motore
Allocazione dei fusibili nel vano motore (2011, 2012)
| No. | LA DESCRIZIONE | CLASSIFICAZIONE AMP | COMPONENTE PROTETTO |
|---|---|---|---|
| uno | PC | – | – |
| 2 | FAN | 40 A | Condizionatore |
| 3 | POMPA DI BENZINA | 30 A | Pompa di benzina |
| quattro | VENTOLA 2 | 40 A | Fan |
| cinque | CHIAVE IG 1 | 40 A | Per la protezione di vari circuiti |
| 6 | VENTOLA 1 | 40 A | Fan |
| 7 | SEDE P. (D) | 30 A | Sedile elettrico (alcuni modelli) |
| otto | INJ 1 | 30 A | Sistema di controllo del motore (alcuni modelli) |
| nove | SEDILE P. (P) | 30 A | Sedile elettrico (alcuni modelli) |
| dieci | BOSE | 30 A | Sistema audio Bose (alcuni modelli) |
| undici | MOTORE | 30 A | Sistema di controllo del motore |
| 12 | D.LOCK | 20 A | Chiusura elettrica della porta |
| 13 | P.VENTO | 30 A | Alzacristalli elettrici |
| quattordici | TASTO IG 2 | 40 A | Per la protezione di vari circuiti |
| quindici | ABS 1 | 40 A | addominali |
| sedici | ABS 2 | 20 A | addominali |
| 17 | ASN | – | – |
| diciotto | H / L PULITO / TETTO | 20 A | Tettuccio apribile (alcuni modelli) |
| diciannove | ALIMENTATO | 30 A | Sbrinatore lunotto |
| venti | TNS | 15 A | Luci di posizione, luci targa, luci |
| 21 | AC | 10 A | Condizionatore |
| 22 | Remorque / MTC | 20 A | Sistema di controllo del cambio (alcuni modelli) |
| 23 | TESTA IN ALTO DX | 15 A | Luce abbagliante (destra) |
| 24 | TESTA ALTA LH | 15 A | Luce abbagliante (sinistra) |
| 25 | TESTA LO RH | 15 A | Luce anabbagliante (destra) |
| 26 | PREVALENZA BASSA SX | 15 A | Luce anabbagliante (LH) |
| 27 | ECCETERA | 10 A | Sistema di controllo del motore (alcuni modelli) |
| 28 | DALLA BARRA 2 | 7,5 A | Sistema di controllo del motore |
| 29 | ECM | 10 A | Sistema di controllo del motore |
| trenta | INJ 2 | 10 A | Sistema di controllo del motore (alcuni modelli) |
| 31 | DALLA BARRA 1 | 15 A | Sistema di controllo del motore |
| 32 | NEBBIA | 15 A | Fendinebbia (Alcuni modelli) |
| 33 | FERMARE | 10 A | Luci dei freni |
| 34 | HONK | 20 A | clacson |
| 35 | DA SI + | 25 A | Sistema di controllo del motore |
| 36 | RISCHIO | 10 A | Luci di emergenza, lampeggiatori |
annunci pubblicitari
Abitacolo
Allocazione dei fusibili nell’abitacolo (2011, 2012)
| No. | LA DESCRIZIONE | CLASSIFICAZIONE AMP | COMPONENTE PROTETTO |
|---|---|---|---|
| uno | P.VENTO 2 | 30 A | Alzacristalli elettrici |
| 2 | FUORI 1 | 15 A | Presa accessori |
| 3 | P.MIR | 7,5 A | Specchietto retrovisore ad azionamento elettrico |
| quattro | ESCI 2 | 15 A | Presa accessori |
| cinque | SCR | – | – |
| 6 | TERGICRISTALLI | 20 A | Tergicristallo e lavavetri |
| 7 | M.DEF | 7,5 A | Sbrinatore specchietti (Alcuni modelli) |
| otto | P/ST/ENGBAR 3 | 7,5 A | Sistema di controllo del motore |
| nove | P.VENTO | – | – |
| dieci | ONU RIMOSSO | 7,5 A | Borsa gonfiabile |
| undici | MOTORE | 15 A | Sistema di controllo del motore |
| 12 | METER | 15 A | Strumentazione |
| 13 | ILLUMI | 10 A | Illuminazione del cruscotto |
| quattordici | CAMERA DA LETTO | 15 A | Sistema audio, plafoniera |
| quindici | R.FOG | – | – |
| sedici | SIRENA | – | – |
| 17 | POSTO A SEDERE | 20 A | Sedile riscaldato (Alcuni modelli) |
| diciotto | AC | 10 A | Condizionatore |
| diciannove | R.WIP | 10 A | Tergilunotto e lavavetri |
