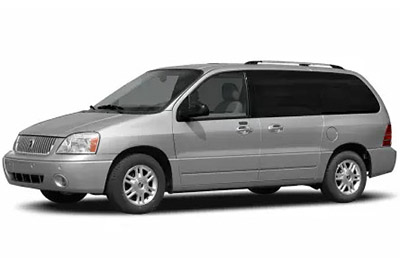

Il Mercury Monterey MPV è stato prodotto dal 2004 al 2007. Qui troverai gli schemi delle scatole dei fusibili Mercury Monterey del 2004, 2005, 2006 e 2007 , informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e l’assegnazione di ciascun fusibile (disposizione dei fusibili) e relè.
Disposizione dei fusibili Mercury Monterey 2004-2007
I fusibili per accendisigari Mercury Monterey (presa di corrente) sono i fusibili # 57 (2004: accendisigari), # 61 (2004: presa di corrente 3a fila), # 63 (2005-2007: presa quadro strumenti, accendisigari) e # 66 ( 2005-2007: presa 2a fila sedili, presa 3a fila) nella scatola dei fusibili del vano motore.
Scatola dei fusibili del cruscotto
Posizione della scatola dei fusibili
Il pannello dei fusibili si trova sotto e a sinistra del volante, vicino al pedale del freno.
Schema della scatola dei fusibili
Assegnazione dei fusibili nell’abitacolo
| No. | Componenti protetti | Amplificatore |
|---|---|---|
| 3 | Motore tergicristallo anteriore Accensione | dieci |
| quattro | B + alimentazione specchietti esterni | cinque |
| cinque | Alimentazione per finestra di ventilazione / Alimentazione radio | venti |
| 6 | Illuminazione dell’interruttore della portiera del conducente/illuminazione dell’interruttore della portiera del passeggero | cinque |
| 7 | Tergicristallo posteriore Accensione | dieci |
| otto | Alimentazione cluster/controllo elettronico automatico della temperatura (EATC) B+, DVD | dieci |
| nove | Alimentatore LED sistema antifurto passivo (PATS) | dieci |
| dieci | Radio ausiliaria | cinque |
| undici | Impianto ausiliario A/C / Modulo portellone elettrico / Modulo porta scorrevole elettrica sinistra e destra / Connettore collegamento dati (DLC) / Alimentazione orologio B + | cinque |
| 12 | Interblocco cambio-freno (BSI) Potenza di marcia, sistema di climatizzazione Potenza di marcia | cinque |
| 13 | Bussola / Sedile conducente riscaldato / Sedile passeggero riscaldato / Sistema di rilevamento retromarcia / Modulo portellone elettrico / Porta scorrevole elettrica | cinque |
| quattordici | Scatola dei fusibili sotto il cofano Alimentazione accesa, ventola anteriore Alimentazione accesa | cinque |
| quindici | Interruttore On-Off freno (BOO) B + | dieci |
| sedici | Angolo di sterzata / Cluster / Muting delle porte scorrevoli elettriche e del portellone a comando elettrico LED / Specchietto retrovisore elettrocromatico Run / Start / Sistema di monitoraggio pressione pneumatici | cinque |
| 17 | Modulo di controllo della ritenuta (RCM) / Indicatore di disattivazione dell’airbag passeggero (PADI) / Sistema di rilevamento dell’occupante del passeggero (PODS) Run / Start | dieci |
| diciotto | Modulo sistema antibloccaggio (ABS) / Pressostato freno / Controllo velocità Run / Start | dieci |
| diciannove | PATS / Cluster / LED Airbag / Modulo di controllo Powertrain (PCM) Relè Run / Start | cinque |
| venti | Potenza di avviamento del portellone, potenza di avviamento della radio | dieci |
| 21 | Alimentazione relè avviamento START | dieci |
| Passaggio | ||
| uno | Temporizzatore accessorio 1 | |
| 2 | Temporizzatore accessorio 2 |
Scatola dei fusibili del vano motore
Posizione della scatola dei fusibili
La scatola dei fusibili si trova nel vano motore (lato conducente), sotto il cofano
Schema della scatola dei fusibili
annunci pubblicitari
Assegnazione di fusibili e relè nel vano motore
| No. | Componenti protetti | Amplificatore |
|---|---|---|
| uno | Non usato | – |
| 2 | Ventola di raffreddamento destra | trenta |
| 3 | Ventola di raffreddamento sinistra | trenta |
| quattro | Solenoide di avviamento | trenta |
| cinque | Porta scorrevole elettrica destra | trenta |
| 6 | Accessorio SJB n. 2 (alzacristallo elettrico conducente) | trenta |
| 7 | Motore ausiliario del ventilatore | trenta |
| otto | Sistema di frenatura antibloccaggio (ABS) n. 2 (potenza bobina) | 40 |
| nove | portellone elettrico | trenta |
| dieci | Accessorio SJB n. 1 (finestrino passeggero, radio, finestrini di ventilazione) | trenta |
| undici | Sedile elettrico sinistro/sedile riscaldato | trenta |
| 12 | ABS n. 1 (motore pompa) | 40 |
| 13 | Sbrinatore posteriore | 40 |
| quattordici | Motore del ventilatore del sistema di aria condizionata anteriore | trenta |
| quindici | Sedile elettrico destro/sedile riscaldato | trenta |
| sedici | Porta scorrevole elettrica sinistra | trenta |
| 40 | Motore n. 1 (bobina relè A/C, IMRC, sensori HEGO, spurgo canister, modulo di trasmissione, sfiato canister (2004-2005)) | quindici |
| 41 | clacson | 25 |
| 42 | frizione dell’aria condizionata | dieci |
| 43 | Motore n. 2 (relè ventola di raffreddamento, iniettori, PCM, sensore MAF, IAC, bobina di accensione, ESM) | quindici |
| 44 | PCV riscaldato | dieci |
| 45 | Luci rosse | quindici |
| 46 | Freno del rimorchio / indicatori di direzione | venti |
| 47 | Pompa del carburante, interruttore di arresto della pompa del carburante | quindici |
| 48 | Fendinebbia | quindici |
| 49 | PCM KAP, Evento Canister (2006-2007) | dieci |
| cinquanta | Alternatore | dieci |
| 51 | Pedali regolabili (senza memoria) o modulo di memoria | dieci |
| 52 | Luci di parcheggio traino | venti |
| 53 | Specchi riscaldati | dieci |
| 54 | Motorino tergicristallo anteriore | trenta |
| 55 | Motorino tergicristallo posteriore | 25 |
| 56 | Radio di alta qualità | trenta |
| 57 | 2004: Accendisigari | venti |
| 58 | SJB # 1 – Luce stop centrale alta (CHMSL), luci targa, OBD II, luce di cortesia, porte ausiliarie, luci interruttore (potenze F-8, F-9, F-10nd F-ll) | trenta |
| 59 | Radio (non a pagamento) | venti |
| 60 | SJB # 4 – Luci di retromarcia, allarme antifurto (2004), serrature delle porte | trenta |
| 61 | 2004: presa 3a fila | venti |
| 62 | SJB # 3 – Luci laterali/ausiliari destra, Anabbagliante destro, Luci di posizione/indicatori di direzione anteriori sinistra, Luci di parcheggio/stop/indicatori di direzione posteriori sinistra, Luci di cortesia cruscotto, Luci gradini laterali, Specchio sinistro, Orologio, Gruppo funzioni, Centro messaggi (SJB F-15), Interruttore luce per: console superiore, DVD/sistema di climatizzazione posteriore, Illuminazione interruttore fari, Illuminazione climatizzatore | trenta |
| 63 | Presa di corrente sul cruscotto, Accendisigari (2005-2007) | venti |
| 64 | Commutatore di avviamento n° 1 alimentatore | venti |
| 65 | SJB n. 2 – Luci di svolta / ausiliarie a sinistra, Anabbaglianti a sinistra, Luci di parcheggio / indicatori di direzione anteriori a destra, Luci di parcheggio / stop / indicatori di direzione posteriori a destra, Luci di pozzanghera, Indicatori di direzione, Alette parasole, 2a e 3a fila di luci, Lampada di ricarica, Indicatore di sbrinamento | trenta |
| 66 | Presa di corrente per sedili 2a fila, presa di corrente per 3a fila (2005-2007) | venti |
| 67 | Commutatore di avviamento n° 2 alimentatori | venti |
| 70 | Non usato | – |
| 71 | Non usato | – |
| 72 | Non usato | – |
| 73 | Non usato | – |
| 74 | Non usato | – |
| Passaggio | ||
| venti | Potenza del modulo di controllo powertrain (PCM) | |
| 21 | clacson | |
| 22 | frizione dell’aria condizionata | |
| 23 | Luci rosse | |
| 24 | Ingresso | |
| 25 | Pompa di benzina | |
| 26 | Fendinebbia | |
| 27 | Non usato | |
| 28 | Ventilatore ausiliario | |
| 29 | Luci di posizione per rimorchi | |
| trenta | Luci/indicatori di stop del rimorchio sinistro | |
| 31 | Freno destro del rimorchio / indicatori di direzione | |
| 32 | Sbrinatore posteriore | |
| Diodi | ||
| 75 | PCM | |
| 76 | frizione dell’aria condizionata |
annunci pubblicitari
Scatola relè ausiliaria (ventole di raffreddamento)
La scatola relè si trova nel vano motore vicino al radiatore.
Scatola relè ausiliario
| No. | Componenti protetti | Amplificatore |
|---|---|---|
| 6 | Motore della ventola di raffreddamento destro (solo veicoli con rimorchio) | 40 |
| 7 | Interruttore automatico della ventola di raffreddamento a bassa velocità (solo veicoli con rimorchio) | quindici |
| otto | Motore ventola di raffreddamento sinistro (veicoli con pacchetto rimorchio) | 40 |
| otto | Interruttore automatico della ventola di raffreddamento a bassa velocità (veicoli senza kit di rimorchio) | dieci |
| Passaggio | ||
| uno | Relè ventola di raffreddamento n. 1 o n. 4 | |
| 2 | Relè ventola di raffreddamento n. 2 o n. 5 | |
| 3 | Relè ventola di raffreddamento # 3 | |
| quattro | Relè ventola di raffreddamento n. 4 o n. 1 | |
| cinque | Relè ventola di raffreddamento n. 5 o n. 2 |
