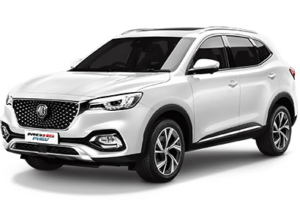

Il crossover compatto MG eHS (HS PHEV) è disponibile dal 2020 a oggi. In questo articolo troverai gli schemi delle scatole dei fusibili di MG eHS 2020, 2021, 2022 e 2023 , otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e scoprirai l’assegnazione di ciascun fusibile (layout dei fusibili).
Disposizione dei fusibili MG eHS 2020-2023
Scatola dei fusibili dell’abitacolo passeggeri
Posizione della scatola dei fusibili
Il pannello fusibili si trova dietro la copertura del pannello destro del cruscotto. Rimuovi la copertura del pannello del cruscotto lato conducente per accedere alla scatola fusibili.
Schema della scatola dei fusibili
Assegnazione dei fusibili nell’abitacolo passeggeri
| Numero | Amplificatori | Funzione |
|---|---|---|
| Formula 1 | 10A | Modulo di rilevamento diagnostico (airbag), unità di controllo del cambio elettronico, TBOX, pacchetto strumenti, modulo di controllo della carrozzeria, modulo di visualizzazione dell’airbag |
| La F2 | 7.5A | Modulo di controllo del motore, unità di controllo ibrida |
| La F3 | 5.0A | Modulo di controllo della vista frontale, radar di rilevamento frontale |
| F6 | – | – |
| F7 | 15A | Presa di collegamento del kit di traino |
| F8 | 15A | Presa di corrente anteriore |
| F9 | 5A | Porta USB |
| F10 | – | – |
| F11 | 7.5A | Riscaldatori a specchio |
| F12 | 25A | Riscaldamento del lunotto posteriore |
| Da F13 a F14 | – | – |
| F17 | – | – |
| F18 | 30A | Alzacristalli posteriore sinistro |
| F19 | 5A | Interruttore EPB, display PRND |
| F20 | 30A | Alzacristalli posteriore destro |
| F21 | 10A | Relè riscaldamento sedile anteriore destro |
| F22 | 5A | Connettore della linea diagnostica |
| F23 | 10A | Relè riscaldamento sedile anteriore sinistro |
| F24 | 10A | Portale |
| F25 | 40A | Staffetta KLR |
| F26 | 30A | Alzacristalli passeggero |
| F27 | – | – |
| F28 | 5A | Modulo di avviamento passivo con ingresso passivo, bobina immobilizzatore di backup |
| F29 | 10A | Portale |
| F30 | 5A | Pacchetto interruttori portiera conducente, sensore luce pioggia |
| F31 | – | – |
| F32 | 5A | Modulo di controllo della luce ambientale |
| F33 | 5A | Modulo di rilevamento diagnostico (airbag) |
| F34 | 5A | Scatola di trasmissione |
| F35 | 10A | Modulo di ricezione radiofonica |
| F36 | 10A | Blocco elettronico del piantone dello sterzo |
| F37 | 20A | Interruttore di regolazione elettrica del sedile del conducente |
| F38 | 30A | Alzacristalli del conducente |
| F39 | 30A | Soffiatore |
| F40 | 15A | Sistema di intrattenimento |
| F41 | 5A | Interruttore della console superiore |
| F42 | 10A | Modulo di controllo AC |
| F43 | 5A | Pacchetto strumenti |
| F44 | 5A | Sistema di assistenza alla guida posteriore |
| F45 | 30A | Motore del tettuccio apribile |
| F46 | 5A | Sistema di monitoraggio della pressione dei pneumatici |
| F47 | 30A | Motore parasole |
| F48 | 20A | Sedile passeggero con regolazione elettrica |
| F49 | 5A | Modulo di visualizzazione ravvicinata |
| F50 | – | – |
| F51 | 30A | Relè riscaldamento lunotto posteriore, relè specchietti retrovisori esterni |
| F52 | 10A | Faro anteriore, specchietto retrovisore interno, interruttore di livellamento dei fari |
| F53 | 10A | Unità di controllo del cambio elettronico |
| F54 | – | – |
Pubblicità
Scatola dei fusibili del vano motore
Posizione della scatola dei fusibili
Premere il fermo di bloccaggio per aprire il coperchio superiore della scatola dei fusibili del vano anteriore.
Schema della scatola dei fusibili
Assegnazione dei fusibili nel vano motore
| Numero | Amplificatori | Funzione |
|---|---|---|
| F01 | 10A | Gruppo faro destro |
| F02 | 10A | Gruppo faro sinistro |
| F03 | 10A | Convertitore CC/CC |
| F04 | – | – |
| F05 | 5A | Compressore elettrico per aria condizionata |
| Da F06 a F07 | – | – |
| F08 | 20A | Pompa refrigerante per scatola elettronica di potenza |
| F09 | 10A | Relè pompa carburante, interruttore console inferiore, modulo di diagnosi isolamento serbatoio carburante (perdita serbatoio), interruttore pedale freno |
| F10 | 20A | Modulo di controllo del motore |
| F11 | 15A | Fasatura variabile dell’albero a camme di aspirazione, Fasatura variabile dell’albero a camme di scarico, Sonda lambda a monte, Sonda lambda a valle, Valvola di spurgo del contenitore |
| F12 | 20A | Bobina di accensione |
| F13 | 15A | Valvola di controllo Waste Gate, valvola di scarico, termostato elettronico, sensore di portata d’aria di massa |
| F14 | 25A | Modulo di controllo del corpo |
| F15 | 10A | Relè lavavetri posteriore |
| F16 | 25A | Modulo di controllo del corpo |
| F17 | 25A | Modulo di controllo del corpo |
| F18 | 25A | Modulo di controllo del corpo |
| F19 | 10A | Relè fendinebbia anteriore |
| F20 | 10A | Relè lavavetri anteriore |
| F21 | 10A | Modulo di controllo del motore |
| F22 | 10A | Scatola elettronica di potenza |
| Da F23 a F24 | – | – |
| F25 | 30A | Unità di controllo ibrida |
| F26 | 25A | Modulo di controllo del corpo |
| F27 | – | – |
| F28 | 10A | Pompa ausiliaria del motore |
| F29 | 15A | Corno |
| F30 | 10A | Unità di controllo ibrida |
| F31 | 25A | Relè di abilitazione tergicristallo anteriore |
| SB01 | 25A | Modulo di controllo del corpo |
| SB02 | 60A | Relè bassa velocità ventola di raffreddamento |
| SB03 | 40A | Relè EVP |
| SB04 | 40A | Ventola di raffreddamento |
| SB05 | 40A | Sistema di controllo della stabilità-Pompa |
| SB06 | 40A | Sistema di controllo della stabilità-Valvola |
| SB07 | – | – |
| SB08 | 50A | Relè velocità media ventola di raffreddamento |
| MD1 | 200A | Pompa di potenza |
| MD2 | 100A | Scatola dei fusibili dell’abitacolo passeggeri |
| MD3 | 80A | Modulo di servosterzo elettrico |
| MD4 | 200A | Scatola dei fusibili del vano bagagli |
Pubblicità
Scatola dei fusibili del vano bagagli
Posizione della scatola dei fusibili
Spostare il gruppo moquette del vano bagagli e aprire la piastra di copertura della scatola fusibili del vano bagagli contrassegnata con Fuse Box. Allentare le due clip nella parte anteriore e posteriore della scatola fusibili e aprire la piastra di copertura della scatola fusibili del vano bagagli.
Schema della scatola dei fusibili
Assegnazione dei fusibili nel vano bagagli
| Numero | Amplificatori | Funzione |
|---|---|---|
| F01 | 20A | Relè Super Lock |
| F02 | – | – |
| F03 | 20A | Relè pompa refrigerante ESS |
| Da F04 a F07 | – | – |
| F08 | 15A | Presa di collegamento del kit di traino |
| F09 | 5A | Sensore batteria elettrica |
| F10 | 15A | Relè tergicristallo posteriore |
| Da F11 a F12 | – | – |
| F13 | 5A | Modulo di controllo di allerta pedonale |
| F14 | – | – |
| F15 | 10A | Modulo di gestione del telaio |
| F16 | – | – |
| F17 | 20A | Sistema di accumulo di energia, caricabatterie di bordo |
| F18 | – | – |
| F19 | 15A | Relè pompa carburante |
| SB01 | 30A | Coefficiente di temperatura positivo |
| SB02 | 30A | Coefficiente di temperatura positivo |
| SB03-SB04 | – | – |
| SB05 | 30A | Modulo di controllo del portellone elettrico |
| SB06 | 30A | Coefficiente di temperatura positivo |
| SB07 | – | – |
| SB08 | 200A | Potenza della batteria |
