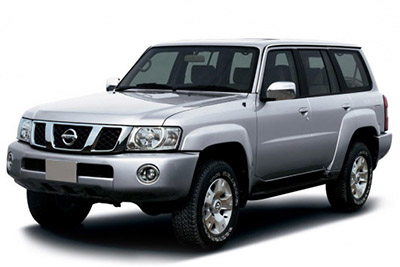

Dans cet article, nous considérons la cinquième génération de Nissan Patrol (Y61), produite de 1997 à 2013. Vous trouverez ici les schémas de boites à fusibles de Nissan Patrol 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 et 2013 , obtenez des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et découvrez l’affectation de chaque fusible (disposition des fusibles) et passaggio.
Disposizione dei fusibili Nissan Patrol 1997-2013
I fusibili dell’accendisigari Nissan Patrol (presa di corrente) sono il fusibile F13 nella scatola dei fusibili del cruscotto e il fusibile F46 nella scatola dei fusibili del vano motore.
Posizione della scatola dei fusibili
La scatola dei fusibili si trova a sinistra sotto il volante, dietro il coperchio.
Schema della scatola dei fusibili
annunci pubblicitari
Disposizione dei fusibili nell’abitacolo
| No. | Amplificatore | Componente |
|---|---|---|
| uno | Relè ventola del riscaldatore | |
| 2 | Relè di accensione principale | |
| 3 | Relè ausiliario del circuito di accensione | |
| F1 | 15A | |
| F2 | 15A | |
| F3 | 20A | Tergicristallo / lavavetri |
| F4 | 15A | |
| F5 | 15A | |
| F6 | 10A/20A | |
| F7 | 7,5A | Sistema ABS/ESP |
| F8 | 7.5A | |
| F9 | 7.5A | |
| F10 | 10A | Sistema audio |
| F11 | 7.5A | Paraocchi |
| F12 | 7.5A | |
| F13 | 15A | Accendino |
| F14 | 10A | |
| F15 | 10A | |
| FA 16 | 10A | Sistema SRS |
| F17 | 15A | |
| F18 | 10A | Tergicristallo/lavalunotto |
| F19 | 15A | 2002: Lavafari |
| F20 | 10A | |
| F21 | 10A | Sistema di gestione del motore |
| F22 | 15A | |
| F23 | 7,5A | Azionamento elettrico dello specchio |
| F24 | 7.5A | |
| F25 | 10A | |
| F26 | 7.5A | |
| F27 | 15A | Pompa di benzina |
| F28 | 10A |
annunci pubblicitari
Posizione della scatola dei fusibili
La scatola dei fusibili si trova nel vano motore (lato destro).
Schema della scatola dei fusibili
Disposizione dei fusibili nel vano motore
| No. | Amplificatore | Componente |
|---|---|---|
| fa | 100A | candelette |
| FB | 100A / 120A | Generatore |
| FC | 30A / 40A | Motore della ventola di raffreddamento |
| FD | 30A/40A | |
| EF | 40A | |
| FF | 80A | 2002: Fusibile cruscotto / scatola relè |
| FG | 50A | |
| FH | 30A/40A | |
| ESSERE | 30A | Sistema ABS/ESP |
| FJ | 30A | Circuiti di blocco dell’accensione |
| F41 | 7.5A/20A | |
| F42 | 7.5A/20A | |
| F43 | 15 A | |
| F44 | 20A | |
| F45 | 10A / 15A | Riscaldatore del parabrezza |
| F46 | 15A | Accendino |
| F47 | 7.5A | Generatore |
| F48 | 10A | Paraocchi |
| F49 | 7.5A/10A/15A/20A | |
| F50 | 7.5A/10A/20A | |
| F51 | 15A | |
| F52 | 15A | |
| F53 | 15A | Fendinebbia |
| F54 | 10A | |
| F55 | 15A | 2002: Motore ventola di raffreddamento |
| F56 | 10A | Sistema audio |
| Separatamente possono essere presenti fusibili aggiuntivi: F61 – (15A) Riscaldamento parabrezza, F62 – Non utilizzato, F63 – (20A) Lavafari , F64 – (10A) Impianto audio. |
annunci pubblicitari
Scatole relè
Scatola relè 1
Scatola relè 2
| No. | Componente |
|---|---|
| Scatola relè 1 | |
| uno | |
| 2 | |
| 3 | Diesel: Relè del sistema di controllo della trasmissione |
| quattro | relè fendinebbia |
| cinque | Riscaldatore lunotto |
| 6 | Relè aria condizionata |
| 7 | |
| otto | |
| nove | Relè clacson |
| dieci | |
| undici | |
| 12 | Relè sistema 4WD |
| Scatola relè 2 | |
| uno | |
| 2 | Relè luce di retromarcia |
| 3 | Relè del modulo di controllo dell’acceleratore |
| quattro | I.V.A. |
| cinque |
