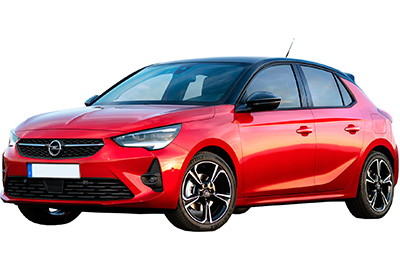

In questo articolo consideriamo la sesta generazione di Opel Corsa (Vauxhall Corsa), prodotta dal 2019 ad oggi. Qui troverai gli schemi delle scatole dei fusibili della Opel Corsa F 2020 , informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e informazioni sull’assegnazione di ciascun fusibile (disposizione dei fusibili).
Schema dei fusibili Opel Corsa F / Vauxhall Corsa F 2019-2020…
Scatole portafusibili abitacolo
Ci sono due blocchi di fusibili: sui lati destro e sinistro del cruscotto.
Lato sinistro:
Nei veicoli con guida a sinistra , la scatola dei fusibili si trova dietro una copertura nel cruscotto. Rilasciare il coperchio in basso e rimuoverlo.
Nei veicoli con guida a destra , la scatola dei fusibili si trova dietro un coperchio nel vano portaoggetti. Aprire il vano portaoggetti e rimuovere il coperchio.
Lato destro:
Nei veicoli con guida a sinistra , la scatola dei fusibili si trova dietro un coperchio nel vano portaoggetti. Aprire il vano portaoggetti e rimuovere il coperchio, rimuovere il supporto.
Nei veicoli con guida a destra , la scatola dei fusibili si trova dietro una copertura nel cruscotto. Rilasciare il coperchio in basso e rimuoverlo, rimuovere la staffa.
Scatola dei fusibili del vano motore
Rilasciare il coperchio e rimuoverlo.
Vano motore
annunci pubblicitari
Disposizione dei fusibili nel vano motore
| No. | La descrizione |
|---|---|
| uno | Sistema di aria condizionata |
| 2 | Sistema di frenata |
| 3 | Scatola dei fusibili (lato destro del cruscotto) |
| quattro | Sistema di frenata |
| otto | Pompa di benzina |
| sedici | Faro destro/parabrezza riscaldato |
| diciotto | Abbagliante destro |
| diciannove | Abbagliante sinistro |
| venti | Pompa di benzina |
| 22 | Trasmissione automatica |
| 25 | Scatola dei fusibili (rimorchio) |
| 28 | Sistema di riduzione catalitica selettiva |
| 29 | tergicristallo |
| 31 | Sistema di aria condizionata |
| 32 | Volante |
Quadro strumenti (lato sinistro)
Allocazione dei fusibili nell’abitacolo (lato sinistro)
| No. | La descrizione |
|---|---|
| uno | Radar / Specchio interno |
| 3 | Carica induttiva |
| quattro | clacson |
| cinque | Lavacristallo |
| 6 | Lavacristallo |
| 7 | USB |
| otto | Tergicristallo posteriore |
| dieci | Sistema di chiusura centralizzata |
| undici | Sistema di chiusura centralizzata |
| 12 | Modulo connettore diagnostico |
| 13 | Sistema di aria condizionata |
| quattordici | Allarme / Opel Connect |
| 17 | Strumentazione |
| 21 | Pulsante di accensione/Sistema di blocco antifurto |
| 22 | Sensore pioggia/Sensore luce/Fotocamera |
| 23 | Promemoria cintura di sicurezza |
| 24 | Touchscreen 7″ / Assistenza al parcheggio / Telecamera di retromarcia |
| 25 | Airbag |
| 27 | Sistema di allarme antifurto |
| 29 | Touchscreen 7″ / Infotainment |
| 31 | Accendisigari / presa di corrente da 12 V |
| 32 | Volante riscaldato |
| 33 | Sistema di aria condizionata / Cambio automatico |
| 34 | Assistenza al parcheggio / Regolazione degli specchietti esterni |
annunci pubblicitari
Quadro strumenti (lato destro)
Allocazione dei fusibili nell’abitacolo (Lato destro)
| No. | La descrizione |
|---|---|
| uno | Finestra posteriore riscaldata |
| 2 | Specchietti esterni riscaldati |
| 3 | Alzacristalli anteriori elettrici |
| quattro | Regolazione degli specchietti esterni / Specchietti ripiegabili |
| cinque | Alzacristalli elettrici posteriori |
| otto | Scatola dei fusibili (lato destro del cruscotto) |
| dieci | Sedili anteriori riscaldati |
| undici | Funzione di massaggio del sedile |
