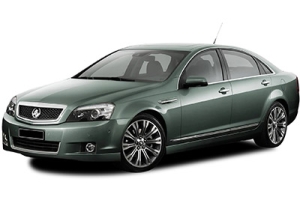

In questo articolo, prendiamo in considerazione la terza generazione della Holden Caprice / Statesman (WN) rinnovata, prodotta dal 2013 al 2017. Qui troverai gli schemi delle scatole dei fusibili della Holden Caprice / Holden Statesman 2013, 2014, 2015, 2016 e 2017, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e scoprirai l’assegnazione di ciascun fusibile (layout dei fusibili) e relè.
Disposizione dei fusibili Holden Caprice WN / Holden Statesman WN
Scatola dei fusibili dell’abitacolo passeggeri
Posizione della scatola dei fusibili
Inserire un cacciavite nella fessura indicata e sollevare il coperchio del pannello fusibili.
Schema della scatola dei fusibili
Assegnazione dei fusibili nel cruscotto
| Numero | Amplificatori | Descrizione |
|---|---|---|
| Formula 1 | 15A | MODULO DI CONTROLLO DELLA CARROZZERIA 1 |
| La F2 | 10A | CONNETTORE DI LINK DIAGNOSTICO |
| La F3 | 30A | 2013-2015: SOLENOIDE DI INTERCETTAZIONE GPL |
| F4 | 15A | MODULO DI CONTROLLO DELLA CARROZZERIA 2 |
| La F5 | 2A | INTERRUTTORE DI ACCENSIONE |
| F6 | 15A | BLOCCAGGIO ELETTRICO DEL STERZO |
| CB7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
| F11 | 30A | DERIVAZIONE 1 |
| F12 | 10A | AIRBAG / AOS |
| F13 | 15A | GRUPPO STRUMENTI |
| F14 | 15A | MODULO DI CONTROLLO HVAC |
| F15 | 10A | SENSORE PIOGGIA |
| F16 | 15A | MODULO DI CONTROLLO DELLA CARROZZERIA 3 |
| F17 | 15A | 2013-2015: SOLENOIDE DI INTERCETTAZIONE GPL |
| F18 | – | – |
| F19 | 2A | RETROILLUMINAZIONE SWC |
| F20 | – | – |
| F21 | – | – |
| F22 | 30A | DERIVAZIONE 2 |
| F23 | 15A | MODULO DI CONTROLLO DELLA CARROZZERIA 4 |
| F24 | 15A | MODULO DI CONTROLLO DELLA CARROZZERIA 5 |
| F25 | 10A | MODULO DI CONTROLLO DELLA CARROZZERIA 6 |
| CB26 | – | – |
| F27 | 30A | MODULO DI CONTROLLO DELLA CARROZZERIA 8 |
| F28 | 40A | VENTILATORE |
| F29 | 15A | ACCESSORI |
| F30 | 15A | MODULO DI CONTROLLO DELLA CARROZZERIA 7 |
| Relè | ||
| R1 | MODALITÀ LOGISTICA | |
| R2 | 2013-2015: SOLENOIDE DI INTERCETTAZIONE GPL | |
| R3 | 2013-2015: SOLENOIDE DI INTERCETTAZIONE GPL |
Pubblicità
Scatola dei fusibili del vano motore
Posizione della scatola dei fusibili
Per accedervi, rimuovere il coperchio a clip.
Schema della scatola dei fusibili
Assegnazione dei fusibili nel vano motore
| Numero | Amplificatori | Descrizione |
|---|---|---|
| Formula 1 | 10A | SPECCHIETTI RISCALDATI |
| La F2 | – | – |
| La F3 | 30A | DISAPPANNAMENTO POSTERIORE |
| F4 | – | – |
| La F5 | 15A | LAMPADA SPOT RH |
| F6 | 30A | SEDILE ELETTRICO DEL CONDUCENTE |
| F7 | 20A | POMPA DI LAVAGGIO |
| F8 | 30A | SEDILE ELETTRICO PASSEGGERO |
| F9 | 15A | EMER / VEH / FT / LP |
| F10 | – | – |
| F11 | 20A | LAMPADE DI GUIDA |
| F12 | 25A | LAVAFARI |
| F13 | 15A | LAMPADA SPOT LH |
| F14 | 60A | POMPA ABS |
| F15 | 30A | VALVOLE ABS |
| F16 | – | – |
| F17 | – | – |
| F18 | 15A | SEDILI ANTERIORI RISCALDATI |
| F19 | – | – |
| F20 | – | – |
| F21 | 7.5A | INTERRUTTORE FINESTRINO PASSEGGERO ANTERIORE |
| F22 | 20A | TERGICRISTALLO POSTERIORE |
| F23 | 20A | TETTO APRIBILE |
| F24 | 30A | TERGICRISTALLI ANTERIORI |
| F25 | 5A | IGN dell’AOS / IGN dell’IPC |
| F26 | 20A | IGN dell’LRBEC |
| F27 | – | – |
| F28 | 20A | IGN / INJ PARI (V8) |
| F29 | 15A | ECM (V8), IGN ODD (V6) / EMIS 1 |
| F30 | – | – |
| F31 | – | – |
| F32 | 15A | FENDINEBBIA |
| F33 | 10A | ACCENSIONE-IP / CARROZZERIA |
| F34 | 10A | MODULO DI CONTROLLO DEL SISTEMA DI ALIMENTAZIONE ACCENSIONE |
| F35 | – | – |
| F36 | 5A | ESCL |
| F37 | 15A | EMIS 2 / IGN PARI (V6) |
| F38 | 20A | ECM (V6), INJ / IGN ODD (V8) |
| F39 | 10A | POMPA INCL. |
| F40 | – | – |
| F41 | 15A | MODULO DI CONTROLLO DELLA TRASMISSIONE / SERVOSTERZO ELETTRICO |
| F42 | 30A | MOTORINO DI AVVIAMENTO |
| F43 | – | – |
| F44 | 15A | FARO HID SX |
| F45 | 15A | FARO HID RH |
| F46 | 10A | FARO ABBAGLIANTE SX E SX |
| F47 | 15A | CORNO |
| F48 | 60A | VENTOLA DI RAFFREDDAMENTO DEL MOTORE |
| F49 | 10A | REGOLAZIONE AUTOMATICA DEI FARI |
| F50 | 15A | MODULO DI CONTROLLO DELLA TRASMISSIONE IGN |
| F51 | 15A | MODULO DI CONTROLLO MOTORE IGN |
| F52 | 30A | POMPA DEL VUOTO DEL FRENO |
| F53 | 10A | FRIZIONE COMPRESSORE ARIA CONDIZIONATA |
| F54 | 10A | MODULO DI CONTROLLO DEL VAPORIZZATORE |
| Relè | ||
| R1 | LAMPADE DI GUIDA | |
| R2 | LAVAFARI | |
| R3 | POMPA LAVAVETRI POSTERIORE | |
| R4 | POMPA LAVAVETRI ANTERIORE | |
| R5 | DISAPPANNAMENTO POSTERIORE | |
| R6 | CONTROLLO TERGICRISTALLO ANTERIORE | |
| R7 | VELOCITÀ TERGICRISTALLO | |
| R8 | MODULO DI CONTROLLO MOTORE | |
| R9 | – | |
| R10 | POMPA INCL. | |
| R11 | – | |
| R12 | COMANDO TERGICRISTALLO POSTERIORE | |
| R13 | FENDINEBBIA | |
| R14 | FARI ANABBAGLIANTI | |
| R15 | FARI ABBAGLIANTI | |
| R16 | ANTIPASTO | |
| R17 | ESEGUIRE / MANOVELLA | |
| R18 | POMPA DEL VUOTO DEL FRENO | |
| R19 | CONTROLLO DELL’ARIA CONDIZIONATA | |
| R20 | CORNO |
Nota: i relè R3, R4, R12, R13 e R20 sono relè montati su PCB.
Pubblicità
Scatola dei fusibili del vano bagagli
Posizione della scatola dei fusibili
Il pannello fusibili si trova sul lato sinistro del bagagliaio, sopra la batteria. Ruotare il fermo in senso antiorario per sbloccare il coperchio.
Schema della scatola dei fusibili
Assegnazione dei fusibili nel bagagliaio
| Numero | Amplificatori | Descrizione |
|---|---|---|
| Formula 1 | 30A | FINESTRINO ANTERIORE LATO GUIDA / POSTERIORE SINISTRO |
| La F2 | 10A | EMERGENZA / VEICOLI / ACCENSIONE |
| La F3 | 15A | RILASCIO DELLO STIVALE |
| F4 | 30A | INGRESSO PASSIVO AVVIO PASSIVO-BATT 2 |
| La F5 | 15A | RADIO |
| F6 | – | – |
| F7 | – | – |
| F8 | 20A | MODULO DI CONTROLLO DEL SISTEMA DI ALIMENTAZIONE |
| F9 | 30A | MRTD |
| F10 | 20A | LAMPADE LAMPEGGIANTI DECKLID / MODULO EDI |
| F11 | 10A | BATTERIA AUSILIARIA |
| F12 | – | – |
| F13 | – | – |
| F14 | 10A | INTRATTENIMENTO SUI SEDILI POSTERIORI |
| F15 | 15A | REGOLAZIONE AUTOMATICA DEI FARI |
| F16 | – | – |
| F17 | 20A | 2015-2017: VALVOLA DI SCARICO |
| F18 | 10A | SU STELLA |
| F19 | 5A | MODULO SPECCHIO / FINESTRA |
| F20 | 10A | SOLENOIDE DI SFIATO DEL CANISTER |
| F21 | 5A | INGRESSO PASSIVO AVVIO PASSIVO – BATT 1 |
| F22 | 10A | MODULO SEDILE MEMORY |
| F23 | 30A | AMPLIFICATORE |
| F24 | 30A | FINESTRINO POSTERIORE LATO PASSEGGERO / DESTRO |
| F25 | 30A | FRENO DI STAZIONAMENTO ELETTRICO |
| F26 | 10A | MODULO PORTELLONE POSTERIORE |
| F27 | 10A | FOTOCAMERA IGN |
| F28 | 15A | FRT VENTILAZIONE SEDILE ACCENSIONE |
| F29 | 10A | MODULO RIMORCHIO IGN |
| F30 | 15A | ASSISTENZA AL PARCHEGGIO AVANZATA / AVVISO ANGOLO CIECO LATERALE |
| F31 | 10A | MODULO DI CONTROLLO MOTORE |
| F32 | 10A | INDICATORI AUSILIARI |
| F33 | 10A | POTENZA ACCESSORIA MANTENUTA |
| F34 | 5A | RILEVAMENTO DELLA TENSIONE DELLA BATTERIA |
| F35 | 30A | MOTORE PORTELLONE POSTERIORE |
| F36 | 20A | PRESA DI CORRENTE PER ACCESSORI POSTERIORI |
| F37 | 20A | PRESA DI CORRENTE PER ACCESSORI INTERNI |
| F38 | 20A | FRT / LTR |
| F39 | – | – |
| F40 | 40A | MODULO RIMORCHIO |
| Relè | ||
| R1 | RILASCIO DELLO STIVALE | |
| R2 | ACCESSORIO | |
| R3 | – | |
| R4 | CORRERE | |
| R5 | – | |
| R6 | POTENZA ACCESSORIA MANTENUTA | |
| R7 | MODALITÀ LOGISTICA | |
| R8 | – | |
| R9 | – | |
| R10 | 2015-2017: VALVOLA DI SCARICO | |
| R11 | 2013-2014: BLOCCHI PER BAMBINI |
Nota: i relè R1, R2, R3 e R5 sono relè montati su PCB.
