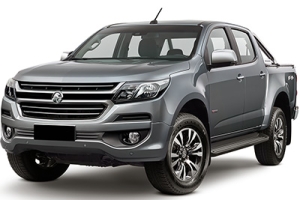

In questo articolo, prendiamo in considerazione la seconda generazione di Holden Colorado (RG, facelifted), prodotta dal 2017 al 2020. Qui troverai gli schemi delle scatole dei fusibili di Holden Colorado 2017, 2018, 2019 e 2020, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e scoprirai l’assegnazione di ciascun fusibile (layout dei fusibili).
Disposizione dei fusibili Holden Colorado RG (2017-2020)
Scatola dei fusibili dell’abitacolo passeggeri
Posizione della scatola dei fusibili
Per accedervi, rimuovere il tappo del cruscotto nella direzione indicata dalla freccia.
Schema della scatola dei fusibili
Assegnazione dei fusibili nel cruscotto
| Numero | Amplificatori | Utilizzo |
|---|---|---|
| 1 | 20A | Modulo di controllo del corpo (6) |
| 3 | 20A | Accendisigari (se disponibile) |
| 6 | 20A | Prese di corrente anteriori e posteriori (se disponibili) |
| 7 | 30A | Modulo di controllo del corpo (8) |
| 10 | 20A | Radio (se disponibile) |
| 11 | 2A | Interruttore di accensione |
| 12 | 15A | Zona cieca laterale (SBZ) (se disponibile) |
| 13 | 15A | Modulo di controllo del corpo (3) |
| 14 | 10A | Modulo di controllo A/C anteriore |
| 15 | 15A | Sedile riscaldato (se disponibile) |
| 16 | 15A | Modulo di controllo del corpo (1) |
| 17 | 30A | Interruttore alzacristalli elettrico porta anteriore |
| 19 | 30A | Interruttore alzacristalli elettrici porta posteriore (se disponibile) |
| 20 | 15A | Modulo di controllo del corpo (4) |
| 21 | 10A | Ricambio |
| 22 | 30A | Sedile elettrico (se disponibile) |
| 25 | 10A | Modulo di rilevamento e diagnosi (SDM) |
| 26 | 15A | Modulo di controllo del corpo (2) |
| 27 | 2A | Molla dell’orologio |
| 28 | 7.5A | Connettore di collegamento dati (DLC) |
| 31 | 10A | Quadro strumenti (IPC), display – Radio (quadro strumenti), USB |
| 33 | 10A | Modulo Gateway Centrale (CGM) – Sicurezza informatica |
| 34 | 30A | Ventilatore A/C anteriore |
| 37 | 10A | Avviso di collisione frontale (FCA) / Sensore pioggia (se disponibile) |
| 39 | 10A | Specchietti retrovisori (se disponibili) |
| 53 | 40A | BUS-C (fusibili: F12, F33, F37, F39, F40) |
| 54 | 40A | Accessorio (12V) |
| Relè | ||
| RLY45 | C-Abilita | |
| RLY46 | RAP e accessori (12V) | |
| RLY48 | Staffetta di corsa |
Pubblicità
Scatola dei fusibili del vano motore
Posizione della scatola dei fusibili
La scatola dei fusibili si trova nella parte anteriore sinistra del vano motore. Sganciare il coperchio, sollevarlo verso l’alto e rimuoverlo.
Schema della scatola dei fusibili
Assegnazione dei fusibili nel vano motore
| Numero | Amplificatori | Utilizzo |
|---|---|---|
| 1 | 10A | Frizione compressore A/C |
| 2 | – | Non utilizzato |
| 3 | 15A | Servosterzo elettrico (EPS) (se disponibile) |
| 4 | – | Non utilizzato |
| 5 | 15A | Corno |
| 6 | 15A | Fendinebbia anteriore (se disponibile) |
| 7 | 10A | Abbaglianti SX |
| 8 | 10A | Abbaglianti RH |
| 9 | 7.5A | Modulo di controllo del motore – (Diesel) |
| 10 | 15A | Relè gruppo propulsore (3) – (Diesel) |
| 11 | 20A | Modulo di controllo del motore (1) (Diesel) |
| 12 | 10A | Relè gruppo propulsore (1) |
| 13 | 10A | Relè gruppo propulsore (2) |
| 14 | 15A | Relè gruppo propulsore (4) |
| 15 | 15A | Segnale relè avviamento manovella |
| 16 | 15A | Modulo di controllo della trasmissione automatica (se disponibile) |
| 17 | 10A | Modulo di trasferimento, livellamento fari, modulo interfaccia rimorchio (se disponibile) |
| 18 | 10A | Gruppo di alimentazione – A/C – Modulo airbag |
| 19 | 20A | Pompa del carburante (diesel) |
| 20 | – | Non utilizzato |
| 21 | 30A | Sbrinatore posteriore (se disponibile) |
| 22 | 15A | Sbrinatore specchietto retrovisore esterno (se disponibile) |
| 23 | 15A | 2017: Riscaldatore cabina (diesel) |
| 24 | 20A | Tergicristallo posteriore (SUV) |
| 25 | 10A | Pompa lavavetri anteriore/posteriore (SUV) |
| 26 | 10A | Assistenza al parcheggio (se disponibile) |
| 27 | 5A | Modulo di controllo del corpo |
| 28 | 15A | Predisposizione lampade ausiliarie (se in dotazione) |
| 29 | 30A | Modulo ABS o ESC (se disponibile) |
| 30 | 10A | Corno |
| 31 | 15A | Modulo di controllo del corpo |
| 32 | 15A | Modulo di controllo del motore (batteria) (diesel) |
| 33 | 10A | Cavo di comunicazione tra i moduli |
| SB01 | 50A | Pompa modulo ABS o ESC (se disponibile) |
| SB02 | 30A | Modulo di controllo della scatola di trasferimento (4X4) (se disponibile) |
| SB03 | 60A | Modulo candelette di preriscaldamento (diesel) |
| SB04 | – | Non utilizzato |
| SB05 | 30A | Solenoide del motorino di avviamento |
| SB06 | 30A | Tergicristallo anteriore |
| SB07 | 30A | Riscaldatore di carburante (diesel) |
| SB08 | – | Non utilizzato (Diesel) |
| SB09 | 30A | Ricambio |
| F34* | 30A | Modulo gancio di traino (se disponibile) * Situato vicino al terminale positivo della batteria |
| Relè | ||
| Codice articolo: RLY01 | Antipasto | |
| RLY03 | Abbaglianti | |
| RLY05 | 2017: Riscaldatore viscoso (Diesel) | |
| RLY08 | Controllo tergicristallo anteriore | |
| RLY09 | Velocità tergicristallo anteriore | |
| RLY10 | Sbrinatore posteriore e sbrinatore specchietto retrovisore esterno (se disponibile) | |
| RLY11 | Gruppo propulsore | |
| RLY12 | Frizione A/C | |
| RLY13 | Riscaldatore di carburante (diesel) | |
| RLY14 | Non utilizzato (Diesel) | |
| RLY15 | Non utilizzato | |
| RLY18 | Manovella di corsa | |
| RLY19 | Pompa del carburante (diesel) |
