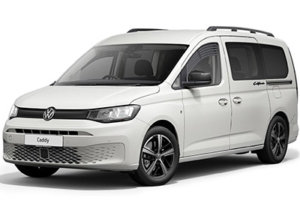

In questo articolo, prendiamo in considerazione la Volkswagen Caddy di quarta generazione (tipo SB), disponibile dal 2020 a oggi. In questo articolo, troverai gli schemi delle scatole dei fusibili della Volkswagen Caddy 2020, 2021, 2022 e 2023, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e scoprirai l’assegnazione di ciascun fusibile (layout dei fusibili) e relè.
Disposizione dei fusibili VW Caddy 4 (2020-2023..)
Scatola dei fusibili dell’abitacolo passeggeri
Posizione della scatola dei fusibili
Schema della scatola dei fusibili (pannello fusibili C -SC-)
Assegnazione dei fusibili nel cruscotto
| Numero | Amplificatori | Funzione/componente |
|---|---|---|
| SC1 | – | – |
| SC2 | 30A | Unità di controllo del ventilatore dell’aria fresca posteriore |
| SC3 | 25A | Centralina di controllo del rilevatore del rimorchio |
| SC4 | 30A | Unità di controllo per riscaldatore agente riducente (diesel) |
| SC5 | 25A | Trasmettitore di blocco parcheggio |
| SC6 | 30A | Unità di controllo dell’alimentazione di bordo |
| SC7 | 30A | Comandi del riscaldamento e dell’aria condizionata |
| SC8 | 25A | Unità di controllo unità multifunzione |
| SC9 | 30A | Unità di controllo portiera conducente (modelli con guida a sinistra) Unità di controllo portiera passeggero anteriore (modelli con guida a destra) |
| SC10 | 25A | Unità di controllo multifunzione |
| SC11 | 15A | Centralina di controllo del rilevatore del rimorchio |
| SC12 | 40A | Unità di controllo dell’alimentazione di bordo |
| SC13 | 40A | Unità di controllo dell’alimentazione di bordo |
| SC14 | 40A | Convertitore di tensione |
| SC15 | – | – |
| SC16 | 7.5A | Centralina airbag Centralina per collegamento wireless dei sensori di occupazione dei sedili |
| SC17 | 10A | Relè per sistema di dosaggio agente riducente (diesel) Unità di erogazione per sistema di dosaggio agente riducente (diesel) Serbatoio agente riducente (diesel) |
| SC18 | 10A | Elemento di comando del bloccasterzo Interfaccia per il sistema di accesso e avviamento Centralina 2 per la protezione antieffrazione Centralina 3 per la protezione antieffrazione Centralina 4 per la protezione antieffrazione Centralina 5 per la protezione antieffrazione |
| SC19 | 7.5A | Inserto pannello cruscotto Interfaccia sistema di navigazione |
| SC20 | 7.5A | Vano portaoggetti con interfaccia per telefono cellulare Unità di controllo della stabilizzazione della trasmissione e della ricezione Attacco USB 1 |
| SC21 | 7.5A | Relè luci interne Unità di controllo Blind Spot Monitor Unità di controllo Blind Spot Monitor 2 Telecamera posteriore con vista dall’alto |
| SC22 | – | – |
| SC23 | 15A | Striscia di contatto nel montante B sinistro |
| SC24 | 15A | Unità di controllo della trazione integrale |
| SC25 | 25A | Unità di controllo unità multifunzione |
| SC26 | 30A | Unità di controllo della porta del passeggero anteriore |
| SC27 | 25A | Unità di controllo unità multifunzione |
| SC28 | – | – |
| SC29 | 15A | Centralina di controllo del rilevatore del rimorchio |
| SC30 | 20A | Unità di controllo 1 per l’elettronica informativa |
| SC31 | 25A | Centralina di controllo del rilevatore del rimorchio |
| SC32 | 15A | Unità di controllo del cofano posteriore |
| SC33 | 15A | Striscia di contatto nel montante B destro |
| SC34 | – | – |
| SC35 | 40A | Unità di controllo dell’alimentazione di bordo |
| SC36 | 40A | Unità di controllo del ventilatore dell’aria fresca |
| SC37 | – | – |
| SC38 | – | – |
| SC39 | – | – |
| SC40 | 7.5A | Corno di allarme |
| SC41 | 7.5A | Interfaccia diagnostica del bus dati |
| SC42 | 7.5A | Meccanismo di selezione Visualizzazione della posizione della leva selettrice |
| SC43 | 10A | Comandi di riscaldamento e aria condizionata Sensore di temperatura interna del veicolo Relè lunotto termico Unità di controllo del sistema di monitoraggio della pressione degli pneumatici Ricevitore del telecomando per il riscaldatore del liquido di raffreddamento ausiliario |
| SC44 | 7.5A | Pulsante freno di stazionamento elettromeccanico Unità di comando 1 per funzioni di guida e comfort Unità di comando per l’illuminazione Sensore antifurto Sensore di umidità dell’aria, pioggia e luce Luce interna anteriore |
| SC45 | 7.5A | Centralina elettronica del piantone dello sterzo |
| SC46 | 7.5A | Unità di visualizzazione per la visualizzazione delle informazioni frontali e unità di controllo dell’unità operativa |
| SC47 | – | – |
| SC48 | 7.5A | Presa di ricarica USB 1 |
| SC49 | – | – |
| SC50 | – | – |
| SC51 | – | – |
| SC52 | 20A | Presa 12 V Presa 12 V 3 Presa 12 V 4 |
| SC53 | – | – |
| SC54 | – | – |
| SC55 | – | – |
| SC56 | – | – |
| SC57 | – | – |
| SC58 | 7.5A | Unità di controllo della velocità adattivo Unità di controllo dei sensori di parcheggio Telecamera anteriore per sistemi di assistenza alla guida |
| SC59 | 7.5A | Pulsante freno di stazionamento elettromeccanico Interruttore luci di retromarcia Trasmettitore di pressione per circuito refrigerante Relè per prese di corrente |
| SC60 | 7.5A | Connessione diagnostica |
| SC61 | 7.5A | Trasmettitore posizione frizione Relè avviamento 1 Relè avviamento 2 |
| SC62 | – | – |
| SC63 | – | – |
| SC64 | – | – |
| SC65 | – | – |
| SC66 | 15A | Motore tergicristallo lunotto posteriore |
| SC67 | 30A | Lunotto posteriore riscaldato |
| R1 | Relè per prese di corrente | |
| R2 | Relè di alimentazione tensione terminale 15 | |
| R3 | Relè lunotto termico | |
| R4 | Relè per sistema di dosaggio agente riducente (per modelli con motore diesel) | |
| R5 | – | |
| R6 | – |
Fusibili individuali
| Numero | Amplificatori | Funzione/componente |
|---|---|---|
| UN | 15A | Interruttore di regolazione del supporto lombare anteriore sinistro |
| B | 15A | Interruttore di regolazione del supporto lombare anteriore destro |
Per il taxi
| Numero | Amplificatori | Funzione/componente |
|---|---|---|
| UN | – | – |
| B | – | – |
| C | – | – |
| D | 10A | Tassametro Tassametro a specchio Radio bidirezionale |
Relè per porte scorrevoli
- Relè porta scorrevole sinistra -J1269-
- Porta relè
Pubblicità
Scatole dei fusibili del vano motore
Posizione della scatola dei fusibili
Schema della scatola dei fusibili (portafusibile B -SB-)
Assegnazione dei fusibili nel vano motore
| Numero | Amplificatori | Funzione / Componente |
|---|---|---|
| SB1 | 400A | Unità di controllo del servosterzo |
| SB2 | 7.5A | Centralina ABS Relè principale (benzina) Relè di alimentazione tensione morsetto 30 (diesel) Centralina motore/motore |
| SB3 | – | – |
| SB4 | 15A | Faro anteriore sinistro |
| SB5 | 15A | Faro anteriore destro |
| SB6 | – | – |
| SB7 | 30A | Pompa di raffreddamento dell’olio del cambio |
| SB8 | 40A | Servofreno |
| SB9 | 15A | Relè del clacson |
| SB10 | 30A | Relè motore tergicristallo 1 Relè motore tergicristallo 2 Motore tergicristallo |
| SB11 | – | – |
| SB12 | 15A | Unità meccatronica per cambio a doppia frizione |
| SB13 | 25A | Unità di controllo ABS |
| SB14 | 20A | Unità di controllo del riscaldatore ausiliario |
| SB15 | 40A | Unità di controllo ABS |
| SB16 | – | – |
| SB17 | 40A | Elemento riscaldatore aria ausiliario (diesel) |
| SB18 | 40A | Elemento riscaldatore aria ausiliario (diesel) |
| SB19 | – | – |
| SB20 | – | – |
| SB21 | 7.5A | Unità di controllo motore/motore |
| SB22 | 30A | Antipasto |
| SB23 | 15A | Unità di controllo motore/motore |
| SB24 | 7.5A | Benzina: Sensore livello olio e temperatura olio (benzina) Elettrovalvola filtro a carboni attivi 2 (benzina) Valvola controllo albero a camme 1 (benzina) Valvola controllo albero a camme di scarico 1 (benzina) Valvola per controllo pressione olio (benzina) Attuatore camma di aspirazione per cilindro 2 (benzina) Attuatore camma di scarico per cilindro 2 (benzina) Attuatore camma di aspirazione per cilindro 3 (benzina) Attuatore camma di scarico per cilindro 3 (benzina) Ventola radiatore (benzina) |
| SB24 | 10A | Diesel: Trasmettitore di livello e temperatura dell’olio (diesel) Centralina di controllo del periodo di preriscaldamento automatico (diesel ) Centralina per il riscaldamento dell’agente riducente (diesel) Relè per il sistema di dosaggio dell’agente riducente (diesel) Valvola di regolazione della pressione del carburante (diesel) Ventola del radiatore (diesel) |
| SB25 | 7.5A | Attuatore camma di scarico per cilindro 2 |
| SB26 | 10A | Diesel: Elemento riscaldante per sfiato basamento (diesel) Valvola per controllo pressione olio (diesel) Valvola refrigerante per testata cilindro (diesel) Valvola controllo getto raffreddamento pistone (diesel) Pompa refrigerante per circuito alta temperatura (diesel) |
| SB26 | 10A | Benzina: Pompa di raffreddamento dell’aria di sovralimentazione (benzina) |
| SB27 | 10A | Benzina: Sonda lambda 1 dopo il catalizzatore (benzina) Sonda lambda 1 prima del catalizzatore (benzina) |
| SB27 | 15A | Diesel: Sensore NOx 3 (diesel) Sonda lambda 1 prima del catalizzatore (diesel) Sensore particolato (diesel) Centralina per sensore NOx (diesel) Centralina per sensore NOx 2 (diesel) |
| SB28 | 20A | Bobine di accensione 1-4 con stadio di uscita (benzina) |
| SB29 | 15A/20A | Centralina pompa carburante (15A – benzina; 20A – diesel) |
| SB30 | – | – |
| SB31 | – | – |
| SB32 | – | – |
| R1 | Benzina: Relè principale Diesel: Relè di alimentazione tensione terminale 30 |
|
| R2 | Relè ad alta potenza termica | |
| R3 | Relè del clacson | |
| R4 | Relè di avviamento 1 | |
| R5 | Relè di avviamento 2 | |
| R6 | – | |
| R8 | Relè di bassa potenza termica (per modelli con elemento riscaldante dell’aria ausiliario) | |
| R9 | Relè parabrezza riscaldato | |
| R10 | Relè parabrezza riscaldato 2 | |
| R11 | Relè motore tergicristallo 1 | |
| R12 | Relè motore tergicristallo 2 |
Scatola di collegamento e distribuzione 1 -SX1-
| Numero | Amplificatori | Funzione/componente |
|---|---|---|
| SA1 | 150A | Portafusibile B |
| SA2 | 50A/100A | Ventola del radiatore (50 A per modelli con ventola singola del radiatore; 100 A per modelli con ventola doppia del radiatore) |
| SA3 | 200A | – |
| 508 | – | Scatola di collegamento e distribuzione 2 Batteria |
| SA4 | 125A | Portafusibile C |
| SA5 | 125A | Portafusibile C |
Scatola di collegamento e distribuzione 2 -SX2-
| Numero | Amplificatori | Funzione/componente |
|---|---|---|
| UN | 400A | Alternatore di avviamento con regolatore di tensione |
